Końcówka oczkowa Cu izolowana KOE 10-120, przekrój: 120mm2, otwór pod śrubę M10 | KOE_10-120/20 Erko

Alternatywny kod produktu: KOE_10-120/20

Opis i Kluczowe Cechy

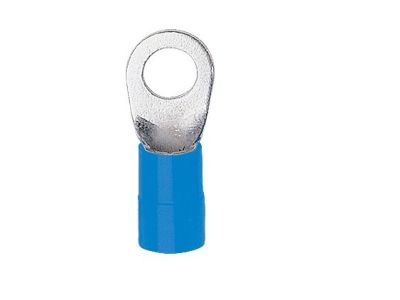

Końcówka oczkowa izolowana KOE_10-120/20 to element łączeniowy przeznaczony do kabli miedzianych wielodrutowych o przekroju 120 mm². Dzięki wykonaniu z taśmy miedzianej cynowanej galwanicznie oraz izolacji poliamidowej zapewnia trwałe i bezpieczne połączenie w szerokim zakresie temperatur. Otwór pod śrubę M10 umożliwia montaż na typowych listwach zaciskowych i szynach.

• Przekrój 120 mm²: umożliwia bezpieczne łączenie przewodów o dużym przekroju, stosowanych w obwodach wymagających wysokiej obciążalności prądowej bez ryzyka przegrzania styków.
• Otwór pod śrubę M10: kompatybilność z popularnymi gwintami, ułatwia solidne przymocowanie do zacisków i szyn zbiorczych.
• Miedź cynowana galwanicznie: odporna na korozję i utlenianie, gwarantuje niską rezystancję oraz długotrwałą niezawodność połączeń.
• Izolacja poliamidowa: wytrzymuje temperatury od –40°C do +125°C, chroniąc przed zwarciami i uszkodzeniami mechanicznymi w trudnych warunkach pracy.
• Zgodność z normą DIN 46234: zapewnia wymiary i właściwości zgodne z europejskim standardem dla końcówek oczkowych, co ułatwia dobór i montaż.

Zgodność z Normami

Końcówka oczkowa KOE_10-120/20 spełnia wymagania normy DIN 46234, co gwarantuje jej wymiary, właściwości mechaniczne i elektryczne zgodne z uznanym standardem. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka oczkowa izolowana znajduje szerokie zastosowanie w instalacjach elektrycznych i energetycznych, szczególnie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów miedzianych wielodrutowych.

• Zakończanie przewodów w rozdzielnicach głównych i podrozdzielniach – umożliwia łatwe podłączenie do listew zaciskowych i szyn zbiorczych.
• Tworzenie połączeń uziemiających i wyrównawczych – niska rezystancja styku zapewnia skuteczne odprowadzanie prądów zwarciowych i zakłóceń.
• Montaż w szafach sterowniczych i automatyce – idealna do przewodów o dużym przekroju w obwodach zasilania silników, styczników i przekształtników.
• Instalacje przemysłowe i energetyczne – stosowana przy budowie linii kablowych, transformatorów i agregatów prądotwórczych.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i zasadami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaprasowania końcówki na przewodzie użyj odpowiedniego narzędzia – dla przekroju 120 mm² zalecane są narzędzia takie jak EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, HR300, GU120, HR100-U lub PR240. Przekrój przewodu musi być dobrany do obciążenia, a moment dokręcania śruby M10 – zgodny z dokumentacją producenta. Przewód przed zaprasowaniem należy odizolować na odpowiednią długość i oczyścić z tlenków.

FAQ

• Czy końcówka KOE_10-120/20 nadaje się do przewodów linkowych? Tak, jest przeznaczona do kabli miedzianych wielodrutowych (linkowych) o przekroju 120 mm². Należy jednak stosować odpowiednie narzędzie do zaprasowywania, aby zapewnić trwałe i niskooporowe połączenie.
• Jaki jest zakres temperatur pracy izolacji? Izolacja poliamidowa wytrzymuje temperatury od –40°C do +125°C, co pozwala na stosowanie końcówki w różnych warunkach środowiskowych, w tym w pobliżu źródeł ciepła.
• Czy końcówka spełnia normę DIN? Tak, produkt jest zgodny z normą DIN 46234, co potwierdza jego wymiary i parametry. Dzięki temu łatwo dobrać odpowiednie narzędzia i akcesoria montażowe.
