Końcówka oczkowa aluminiowa szczelna do 36kV 70X12ALU-F przekrój: 70mm2, otwór pod śrubę M12 | 70X12ALU-F Nexans

Opis i Kluczowe Cechy

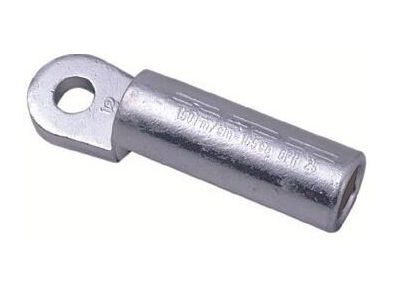

Profesjonalna końcówka oczkowa aluminiowa Nexans o oznaczeniu 70X12ALU-F to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o pracy w najbardziej wymagających warunkach sieci średniego napięcia do 36 kV. Produkt został wykonany zgodnie z rygorystyczną normą DIN 46329, co gwarantuje pełną powtarzalność wymiarową oraz najwyższą jakość połączenia elektrycznego. Przekrój znamionowy wynoszący 70 mm² pozwala na bezpieczne i stabilne przesyłanie energii w liniach kablowych wykonanych z aluminium.

• Wykonanie szczelne: Specjalna konstrukcja zapobiega przedostawaniu się wilgoci do wnętrza żyły kabla, co jest kluczowe dla zachowania integralności izolacji w systemach średniego napięcia.
• Materiał: Wysokiej jakości aluminium o doskonałej przewodności elektrycznej, poddane precyzyjnej obróbce mechanicznej.
• Powierzchnia metaliczna: Naturalne wykończenie powierzchni zapewnia optymalny styk i minimalizuje rezystancję przejścia.
• Otwór pod śrubę M12: Standardowy otwór montażowy umożliwia pewne mocowanie do szyn prądowych i aparatury rozdzielczej.

Zgodność z Normami

Produkt spełnia wymagania normy DIN 46329, która definiuje parametry techniczne dla prasowanych końcówek kablowych szczelnych. Zgodność z tą normą jest kluczowa dla projektantów i wykonawców instalacji elektroenergetycznych, gdyż zapewnia pełną kompatybilność z dedykowanymi narzędziami do zaprasowywania (matrycami). Końcówka jest certyfikowana do pracy w aplikacjach o napięciu znamionowym do 36 kV, co czyni ją idealnym rozwiązaniem dla profesjonalnej energetyki zawodowej.

Zastosowanie

Końcówka 70X12ALU-F znajduje szerokie zastosowanie w sektorze dystrybucji energii oraz w przemyśle ciężkim. Jest dedykowana do zakańczania aluminiowych żył kablowych w:

• Transformatorach mocy i rozdzielnicach średniego napięcia.
• Przyłączach kablowych w farmach wiatrowych i fotowoltaicznych.
• Instalacjach przemysłowych wymagających wysokiej odporności na warunki środowiskowe.
• Systemach przesyłowych, gdzie wymagana jest bariera przeciwwilgociowa wewnątrz kabla.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków za pomocą szczotki drucianej lub dedykowanego preparatu.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie prasek hydraulicznych z matrycami zgodnymi z normą DIN 46329, dedykowanymi dla przekroju 70 mm².
• Kierunek prasowania: Proces zaprasowywania należy prowadzić od strony oczka w kierunku izolacji kabla, zgodnie z oznaczeniami na tulejce końcówki.
• Zabezpieczenie: Po wykonaniu połączenia zaleca się stosowanie odpowiednich muf lub osłon izolacyjnych dostosowanych do poziomu napięcia 36 kV.

FAQ

• Czy końcówka może być stosowana z kablami miedzianymi? Nie, produkt jest przeznaczony wyłącznie do żył aluminiowych (Al). Do łączenia aluminium z miedzią należy stosować końcówki bimetaliczne.
• Co oznacza "wykonanie szczelne"? Oznacza to, że część rurkowa końcówki jest zamknięta, co blokuje migrację wilgoci oraz wyciek syciwa z kabli o izolacji papierowej, a także chroni wnętrze kabli z izolacją polimerową.
• Jaki moment dokręcania śruby M12 należy zastosować? Moment dokręcania powinien być zgodny z wytycznymi producenta aparatury, do której mocowana jest końcówka, zazwyczaj dla śrub stalowych klasy 8.8 wynosi on około 70-80 Nm.
