Końcówka oczkowa aluminiowa szczelna do 36kV 240X16ALU-F przekrój: 240mm2, otwór pod śrubę M16 | 240X16ALU-F Nexans

Opis i Kluczowe Cechy

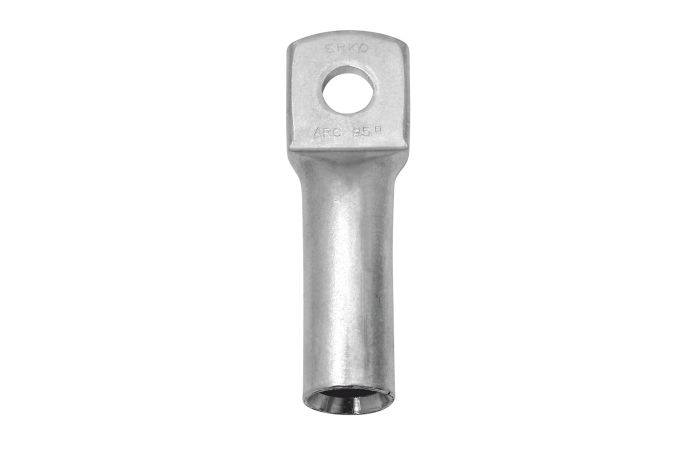

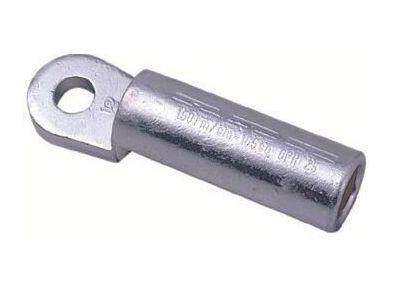

Końcówka oczkowa aluminiowa szczelna 240X16ALU-F marki Nexans to profesjonalne rozwiązanie przeznaczone do zakańczania żył kabli aluminiowych w instalacjach o napięciu znamionowym do 36 kV. Produkt został zaprojektowany z myślą o najwyższej niezawodności w wymagających warunkach elektroenergetycznych. Przekrój znamionowy wynoszący 240 mm² gwarantuje optymalną obciążalność prądową oraz minimalizację strat energii na styku. Wykonanie szczelne zapobiega przedostawaniu się wilgoci do wnętrza żyły kabla, co jest kluczowe dla zachowania integralności izolacji i ochrony przed korozją elektrochemiczną. Powierzchnia metaliczna aluminium zapewnia doskonałe przewodnictwo, a precyzyjny otwór pod śrubę M16 umożliwia pewne i stabilne połączenie z szynami prądowymi lub aparatami elektrycznymi.

Zgodność z Normami

Produkt został wyprodukowany w ścisłej zgodności z normą DIN 46329, co definiuje jego wymiary geometryczne oraz parametry mechaniczne i elektryczne. Standard ten jest gwarancją powtarzalności jakości oraz pełnej kompatybilności z profesjonalnymi narzędziami do zaprasowywania. Dzięki certyfikacji do pracy przy napięciu do 36 kV, końcówka spełnia rygorystyczne wymogi bezpieczeństwa stawiane osprzętowi średniego napięcia (SN), co potwierdza jej przydatność w profesjonalnych sieciach dystrybucyjnych.

Zastosowanie

Końcówka 240X16ALU-F znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym wyborem do:

• Przyłączania kabli aluminiowych do rozdzielnic średniego napięcia.
• Zakańczania linii zasilających w transformatorach mocy.
• Instalacji wewnątrz i na zewnątrz budynków, gdzie wymagana jest szczelność połączenia.
• Systemów przesyłowych wymagających wysokiej odporności na obciążenia prądowe przy przekroju 240 mm².

Wskazówki Montażowe

Dla zapewnienia długotrwałej i bezawaryjnej pracy połączenia, należy przestrzegać następujących zasad montażowych:

• Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków.
• Zaprasowywanie powinno odbywać się przy użyciu dedykowanych matryc zgodnych z normą DIN, co zapewni odpowiednią siłę docisku i geometrię sprasowania.
• Należy zwrócić uwagę na kierunek zaprasowywania – od strony oczka w kierunku kabla.
• Połączenie śrubowe M16 należy dokręcić z odpowiednim momentem obrotowym, stosując podkładki sprężyste w celu kompensacji pełzania aluminium.

FAQ

• Czy końcówka jest odporna na warunki atmosferyczne? Tak, dzięki wykonaniu szczelnemu i wysokiej jakości aluminium, końcówka po prawidłowym zaprasowaniu chroni wnętrze kabla przed czynnikami zewnętrznymi.
• Czy można ją stosować do kabli miedzianych? Nie, produkt jest dedykowany wyłącznie do żył aluminiowych (Al). Do miedzi należy stosować końcówki miedziane lub bimetaliczne.
• Jaki otwór montażowy posiada ten model? Końcówka posiada otwór przystosowany do śrub o średnicy M16.
