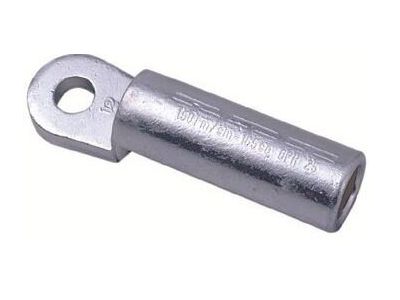

Końcówka oczkowa aluminiowa szczelna do 36kV 240X12ALU-F przekrój: 240mm2, otwór pod śrubę M12 | 240X12ALU-F Nexans

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa aluminiowa Nexans o oznaczeniu 240X12ALU-F to zaawansowany komponent elektroenergetyczny, zaprojektowany z myślą o najbardziej wymagających systemach przesyłu energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 240 mm², co pozwala na bezpieczne i stabilne przewodzenie prądów o wysokim natężeniu w sieciach o napięciu znamionowym do 36 kV. Wykonanie według rygorystycznej normy DIN 46329 zapewnia pełną powtarzalność wymiarową oraz najwyższą jakość połączenia mechanicznego i elektrycznego.

• Szczelność konstrukcji: Specjalna budowa szczelna zapobiega przedostawaniu się wilgoci do wnętrza żyły kabla, co jest kluczowe dla ochrony przed korozją elektrochemiczną.
• Materiał: Wysokiej czystości aluminium o doskonałej przewodności elektrycznej, poddane precyzyjnej obróbce.
• Powierzchnia: Wykończenie metaliczne zapewnia optymalny styk i minimalizuje rezystancję przejścia na zacisku.
• Otwór montażowy: Przystosowany pod śrubę M12, co umożliwia pewne mocowanie do szyn prądowych i aparatury rozdzielczej.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z normą DIN 46329, która definiuje wymagania dla zaprasowywanych końcówek kablowych aluminiowych. Zgodność ta gwarantuje, że produkt wytrzyma obciążenia termiczne i mechaniczne występujące w profesjonalnych instalacjach energetycznych. Ponadto, atestacja do pracy pod napięciem do 36 kV pozwala na stosowanie jej w liniach średniego napięcia (SN), gdzie niezawodność jest priorytetem.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest dedykowany do zakańczania aluminiowych żył kablowych w:

• Transformatorach mocy i rozdzielnicach średniego napięcia.
• Przemysłowych systemach zasilania o dużym poborze mocy.
• Instalacjach napowietrznych i kablowych do 36 kV.
• Połączeniach szynowych, gdzie wymagana jest wysoka odporność na warunki środowiskowe dzięki szczelnemu wykonaniu.

Wskazówki Montażowe

Aby zapewnić długowieczność i bezpieczeństwo połączenia, montaż końcówki 240X12ALU-F powinien odbywać się zgodnie z poniższymi wytycznymi:

• Przygotowanie żyły: Należy dokładnie zdjąć izolację z kabla aluminiowego i oczyścić powierzchnię żyły z warstwy tlenków (np. za pomocą szczotki drucianej).
• Narzędzia: Do zaprasowania należy używać wyłącznie profesjonalnych prasek hydraulicznych z odpowiednio dobranymi matrycami dedykowanymi dla normy DIN 46329.
• Proces prasowania: Należy przestrzegać kierunku prasowania wskazanego przez oznaczenia na tulejce końcówki (zazwyczaj od strony oczka w kierunku kabla).
• Zabezpieczenie: Po zaprasowaniu zaleca się stosowanie odpowiednich muf lub osłon izolacyjnych, szczególnie w aplikacjach SN.

FAQ

Czy końcówka może być stosowana z kablami miedzianymi?
Nie, końcówka 240X12ALU-F jest przeznaczona wyłącznie do żył aluminiowych. Do połączeń miedzianych lub bimetalicznych należy stosować dedykowane złącza, aby uniknąć korozji galwanicznej.

Co oznacza 'wykonanie szczelne' w praktyce?
Oznacza to, że rurka końcówki jest zamknięta, co w połączeniu z odpowiednim zaprasowaniem blokuje migrację wilgoci wzdłuż żył kabla, chroniąc strukturę przewodu przed degradacją.

Jakie napięcie jest maksymalne dla tego produktu?
Końcówka jest certyfikowana do pracy w instalacjach o napięciu znamionowym do 36 kV, co czyni ją idealnym rozwiązaniem dla sektora średniego napięcia.
