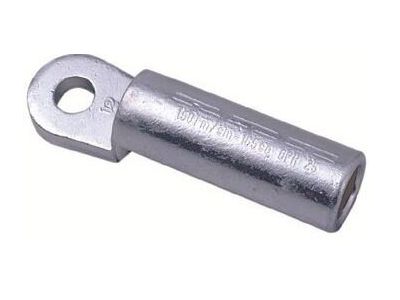

Końcówka oczkowa aluminiowa szczelna do 36kV 120X12ALU-F przekrój: 120mm2, otwór pod śrubę M12 | 120X12ALU-F Nexans

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa aluminiowa Nexans o symbolu 120X12ALU-F to zaawansowany element osprzętu kablowego, zaprojektowany z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 120 mm², co umożliwia bezpieczne i efektywne przewodzenie prądów o wysokim natężeniu w liniach kablowych średniego napięcia. Wykonanie szczelne końcówki zapobiega przedostawaniu się wilgoci do wnętrza żyły kabla, co jest kluczowe dla zachowania integralności izolacji i ochrony przed korozją elektrochemiczną.

• Materiał: Wysokiej jakości aluminium o doskonałej przewodności elektrycznej.
• Powierzchnia: Wykończenie metaliczne zapewniające optymalny styk elektryczny.
• Konstrukcja: Szczelna bariera chroniąca przed migracją wilgoci i oleju.
• Otwór montażowy: Przystosowany pod śrubę M12, co gwarantuje stabilne połączenie mechaniczne z szyną prądową lub aparatem.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z rygorystyczną normą DIN 46329, co definiuje jej wymiary geometryczne oraz parametry wytrzymałościowe. Zgodność z tym standardem zapewnia pełną powtarzalność montażu oraz kompatybilność z profesjonalnymi narzędziami do zaprasowywania (matrycami typu DIN). Produkt jest certyfikowany do pracy w sieciach o napięciu znamionowym do 36 kV, co czyni go idealnym rozwiązaniem dla nowoczesnej energetyki zawodowej i przemysłowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetycznym, szczególnie przy budowie i modernizacji linii kablowych średniego napięcia. Jest dedykowany do zakańczania żył aluminiowych (Al) w kablach o izolacji polimerowej lub papierowo-olejowej. Dzięki swojej szczelnej budowie, końcówka 120X12ALU-F doskonale sprawdza się w głowicach kablowych wnętrzowych i napowietrznych, a także w rozdzielnicach SN, transformatorach oraz w instalacjach przemysłowych o dużym poborze mocy.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy przestrzegać następujących zasad montażu:

• Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków za pomocą szczotki drucianej.
• Należy stosować wyłącznie dedykowane praski hydrauliczne z matrycami zgodnymi z normą DIN dla przekroju 120 mm².
• Zaprasowywanie powinno odbywać się w kierunku od oczka końcówki w stronę kabla, zgodnie z oznaczeniami na tulei.
• Po zaprasowaniu należy usunąć nadmiar wypływki i zabezpieczyć połączenie odpowiednią rurą termokurczliwą lub prefabrykowanym elementem głowicy.

FAQ

Czy końcówka może być stosowana z kablami miedzianymi?
Nie, końcówka 120X12ALU-F jest przeznaczona wyłącznie do żył aluminiowych. Do łączenia aluminium z miedzią należy stosować końcówki bimetaliczne (Al-Cu).

Co oznacza norma DIN 46329 w praktyce?
Norma ta określa precyzyjne wymiary części rurkowej końcówki, co pozwala instalatorowi na dobranie odpowiedniej matrycy zaciskowej, gwarantując uzyskanie gazoszczelnego połączenia o minimalnej rezystancji przejścia.

Czy produkt jest odporny na warunki atmosferyczne?
Tak, dzięki wykonaniu szczelnemu i zastosowaniu wysokiej jakości aluminium, końcówka po prawidłowym zabezpieczeniu w głowicy kablowej jest w pełni odporna na czynniki zewnętrzne w instalacjach do 36 kV.
