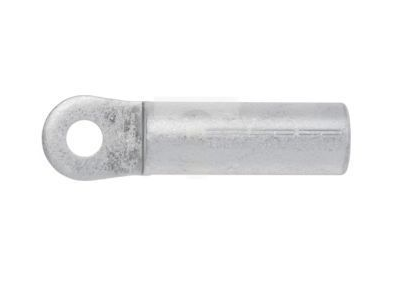

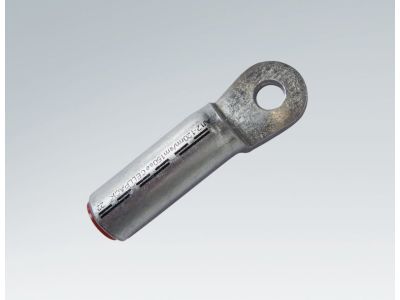

Końcówka oczkowa aluminiowa prasowana szczelna SN do 36kV ALU-F 240x12 | 426989 Cellpack

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa prasowana szczelna ALU-F 240x12 (symbol 426989) przeznaczona do sieci średniego napięcia do 36 kV. Wykonana z aluminium o przekroju okrągłym linkowym / sektorowym linkowym, zapewnia niezawodne przewodzenie i odporność korozyjną w trudnych warunkach eksploatacyjnych.

• Materiał: Aluminium – lekka konstrukcja przy zachowaniu doskonałej przewodności elektrycznej i odporności na korozję.
• Napięcie robocze: Do 36 kV – dedykowana do bezpiecznej pracy w sieciach średniego napięcia.
• Wymiary: 240x12 mm – kompatybilna z żyłami aluminiowymi o przekroju 240 mm² i śrubą M12.
• Wykonanie szczelne: Prasowana konstrukcja zapobiega wnikaniu wilgoci i zanieczyszczeń, zwiększając trwałość połączenia.
• Kształt przekroju: Okrągły linkowy / sektorowy linkowy – dopasowanie do różnych typów przewodów aluminiowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (standard DIN) oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach zgodnych z normami IEC dla sieci średniego napięcia.

Zastosowanie

Końcówka oczkowa 426989 znajduje zastosowanie w elektroenergetyce – od rozdzielnic SN po transformatory i linie napowietrzne. Umożliwia szybkie i trwałe łączenie kabli aluminiowych.

• Łączenie przewodów aluminiowych w sieciach średniego napięcia do 36 kV.
• Montaż w głowicach kablowych, złączach szyn zbiorczych i odłącznikach.
• Połączenia w rozdzielnicach wnętrzowych i stacjach transformatorowych.
• Wykorzystanie przy modernizacji i rozbudowie istniejących sieci SN.

Wskazówki Montażowe

Montaż może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Końcówkę należy zaciskać odpowiednią prasą, zgodnie z dokumentacją producenta. Przekrój żyły (240 mm²) i średnica śruby (M12) muszą odpowiadać wymiarom końcówki. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną oraz ciągłość elektryczną połączenia.

FAQ

• Czy końcówka nadaje się do kabli miedzianych? Nie – jest przeznaczona wyłącznie do przewodów aluminiowych, ze względu na ryzyko korozji galwanicznej przy połączeniu aluminium-miedź.
• Jaki moment dokręcania śruby zaleca producent? W dokumentacji nie podano konkretnej wartości – należy stosować ogólne wytyczne dla połączeń śrubowych w instalacjach SN (z reguły 30-60 Nm w zależności od rozmiaru i materiału).
• Czy końcówka wymaga dodatkowej izolacji? Końcówka jest nieizolowana, ale szczelna. W miejscach styków (np. przy głowicy kablowej) należy zastosować osłony izolacyjne odpowiednie dla napięcia 36 kV.
