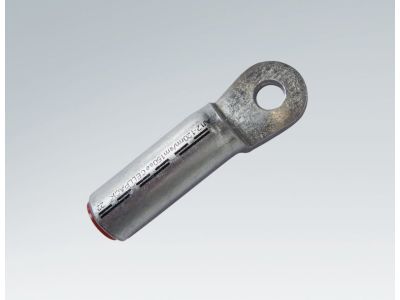

Końcówka oczkowa aluminiowa prasowana szczelna SN ALU-F 70x12 | 426983 Cellpack

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa prasowana szczelna SN ALU-F 70x12 (symbol 426983) to akcesorium łączeniowe przeznaczone do zaciskania na kablach linkowych o przekroju 70 mm². Wykonana z aluminium, zapewnia dobrą przewodność elektryczną i odporność na korozję. Dzięki konstrukcji szczelnej oraz napięciu znamionowemu do 36 kV nadaje się do zastosowań w sieciach średniego napięcia. Kształt przekroju umożliwia stosowanie zarówno na kablach okrągłych linkowych, jak i sektorowych linkowych.

• Materiał aluminium: gwarantuje niską masę końcówki oraz naturalną odporność na czynniki atmosferyczne, co wydłuża żywotność połączenia w warunkach przemysłowych i zewnętrznych.
• Konstrukcja szczelna: minimalizuje wnikanie wilgoci i zanieczyszczeń w strefę zacisku, podnosząc niezawodność połączenia w długim okresie eksploatacji.
• Napięcie znamionowe do 36 kV: produkt przeznaczony do pracy w sieciach średniego napięcia, co pozwala na bezpieczne łączenie przewodów w rozdzielnicach SN i stacjach transformatorowych.
• Przekrój 70 mm² i otwór 12 mm: dedykowane dla kabli linkowych o przekroju 70 mm² oraz standardowego otworu montażowego 12 mm – ułatwia dobór do typowych szyn i listew przyłączeniowych.
• Zgodność wymiarowa z DIN: końcówka wykonana w normatywnych wymiarach, co zapewnia kompatybilność z popularnymi narzędziami do zaciskania oraz systemami szyn zbiorczych.

Zgodność z Normami

Końcówka oczkowa SN ALU-F 70x12 jest produkowana zgodnie z ogólnymi standardami DIN oraz posiada certyfikację CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujące na rynku europejskim.

Zastosowanie

Dzięki parametrom elektrycznym i mechanicznym końcówka sprawdza się w wielu obszarach instalacji elektroenergetycznych. Szczególnie polecana jest do:

• łączenia kabli aluminiowych w rozdzielnicach średniego napięcia (SN) – do 36 kV,
• wykonywania połączeń odgałęźnych i przyłączeniowych na szynach zbiorczych lub listwach zaciskowych,
• zakańczania kabli linkowych okrągłych i sektorowych w stacjach transformatorowych, rozdzielniach przemysłowych i energetyce zawodowej,
• stosowania w instalacjach wymagających szczelnego połączenia (np. w pomieszczeniach o podwyższonej wilgotności lub zapyleniu, poza strefą bezpośredniego zagrożenia).

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do zaciskania używaj odpowiedniej praski hydraulicznej lub mechanicznej z matrycą dedykowaną do aluminiowych końcówek o przekroju 70 mm². Przekrój przewodu oraz średnica otworu muszą odpowiadać podanym wymiarom – nie stosuj końcówki do kabli o innym przekroju lub średnicy otworu. Moment dokręcania (jeśli występuje połączenie śrubowe) należy stosować zgodnie z dokumentacją producenta. Po zaciśnięciu sprawdź mechaniczne trzymanie oraz ciągłość elektryczną.

FAQ

• Czy końcówka nadaje się do kabli aluminiowych sektorowych? Tak, zgodnie z danymi producenta jej kształt przekroju jest przystosowany zarówno do kabli okrągłych linkowych, jak i sektorowych linkowych.
• Jakie jest maksymalne napięcie, przy którym można stosować tę końcówkę? Napięcie znamionowe wynosi do 36 kV, co kwalifikuje ją do pracy w sieciach średniego napięcia.
• Czy wymagane jest stosowanie specjalnego narzędzia do zaciskania? Tak, zaleca się użycie praski z matrycą odpowiadającą przekrojowi 70 mm² i materiałowi aluminium. Należy postępować zgodnie z instrukcją narzędzia oraz producenta końcówki.
