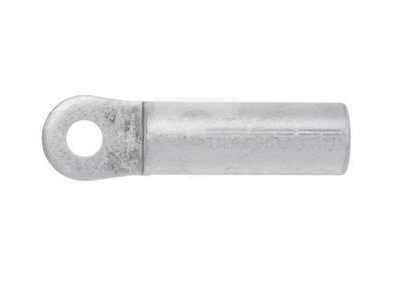

Końcówka oczkowa aluminiowa prasowana szczelna DIN, do 36kV, ALU-F 95x12/ER | 426981 Cellpack

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa prasowana szczelna DIN ALU-F 95x12/ER (symbol 426981) to element osprzętu kablowego przeznaczony do trwałego łączenia aluminiowych przewodów wysokiego napięcia do 36kV. Wykonana w technologii prasowania szczelnego, gwarantuje niski opór kontaktowy i stabilne parametry elektryczne przez cały okres eksploatacji. Końcówka dostosowana do standardów DIN, co zapewnia kompatybilność z szeroką gamą osprzętu elektroinstalacyjnego.

• Materiał aluminiowy: Niskie straty energetyczne i wysoka przewodność cieplna – idealne dla przewodów wysokiego napięcia.
• Prasowana szczelna technologia DIN: Zapewnia optymalne dopasowanie do przewodu i minimalizuje ryzyko korozji kontaktowej, zachowując stabilne parametry przez lata.
• Przeznaczona do 36kV: Odpowiednia dla średnich i wysokich napięć w sieciach przesyłowych i rozdzielczych.
• Wymiar 95x12/ER: Kompatybilna z przewodami o przekroju 95mm² i oczkiem typu ER (męskie standardowe).
• Budowa szczelna: Ochrona przed wilgocią i zanieczyszczeniami – kluczowe w instalacjach zewnętrznych i trudnych warunkach środowiskowych.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46235 oraz międzynarodowych standardów dla osprzętu kablowego wysokiego napięcia. Posiada odpowiednie certyfikaty potwierdzające zgodność z dyrektywami Unii Europejskiej, co gwarantuje jej bezpieczeństwo i niezawodność w instalacjach elektroenergetycznych.

Zastosowanie

Końcówka oczkowa ALU-F 95x12/ER znajduje zastosowanie w instalacjach wysokiego napięcia, gdzie wymagana jest trwała i niezawodna metoda łączenia przewodów aluminiowych.

• Sieci przesyłowe i rozdzielcze SN/NN do 36kV – łączenie przewodów w szafach kablowych i rozdzielniach.
• Instalacje zewnętrzne – odporność na warunki atmosferyczne i wilgoć dzięki budowie szczelnej.
• Stacje transformatorowe i podstacje elektroenergetyczne – stabilne parametry elektryczne w długim okresie eksploatacji.
• Modernizacje i konserwacje sieci – wymiana końcówek na standard DIN dla zachowania kompatybilności z osprzętem.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Przed prasowaniem należy oczyścić przewód z izolacji i tlenków, a następnie dokładnie dopasować końcówkę do przewodu. Prasowanie należy wykonać przy użyciu odpowiedniego narzędzia i matryc zgodnych z normą DIN, zachowując wymagany moment siły. Po montażu zaleca się sprawdzenie rezystancji styku oraz szczelności połączenia. Końcówkę należy zabezpieczyć przed działaniem wilgoci i promieniowania UV w instalacjach zewnętrznych.

FAQ

• Czy końcówka nadaje się do przewodów miedzianych? Nie – końcówka została zaprojektowana wyłącznie dla przewodów aluminiowych ze względu na specyfikę materiału i technologii prasowania.
• Jakie narzędzie należy użyć do prasowania? Konieczne jest zastosowanie praski hydraulicznej lub mechanicznej z odpowiednimi matrycami do normy DIN 46235. Użycie niewłaściwego narzędzia może prowadzić do uszkodzenia końcówki.
• Czy końcówka wymaga dodatkowego zabezpieczenia przed korozją? Budowa szczelna oraz materiał aluminiowy o wysokiej czystości minimalizują ryzyko korozji, jednak zaleca się stosowanie odpowiednich środków ochronnych w agresywnych środowiskach chemicznych.
