Końcówka oczkowa aluminiowa AL-03510 | AL-03510 Trytyt

Opis i Kluczowe Cechy

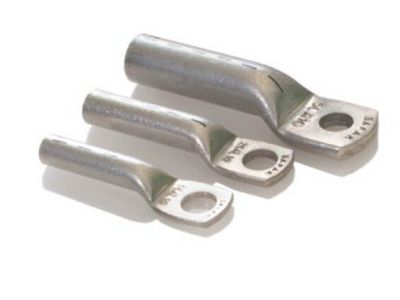

Końcówka oczkowa aluminiowa AL-03510 (symbol AL-03510) to produkt przeznaczony do trwałego połączenia przewodu z urządzeniami elektrycznymi, takimi jak rozdzielnie czy szyny zbiorcze, przy użyciu zacisku śrubowego. Wykonana z aluminium w technologii walcowania, zapewnia doskonałą przewodność elektryczną i odporność na korozję, co sprawia, że jest idealnym rozwiązaniem do instalacji narażonych na wilgoć oraz wysokie i długotrwałe obciążenia prądowe.

• Aluminiowa konstrukcja: Wysoka odporność na korozję i doskonała przewodność elektryczna – optymalne parametry dla instalacji narażonych na wilgoć i duże obciążenia.
• Zgodność z DIN 46329 (część rurowa): Zapewnia kompatybilność z szeroką gamą urządzeń elektrycznych, gwarantując pewne i trwałe połączenie.
• Rurowe zakończenie do zaprasowywania: Gwarantuje mechaniczną i elektryczną trwałość połączenia, eliminując ryzyko poluzowania się końcówki podczas eksploatacji.
• Przeznaczona do zacisków śrubowych: Umożliwia szybkie i pewne podłączenie przewodu do szyn zbiorczych, rozdzielni lub innych punktów przyłączeniowych.
• Zastosowanie w wilgotnych środowiskach: Odpowiedni do instalacji w pomieszczeniach wilgotnych, garażach, magazynach i innych miejscach o podwyższonej wilgotności.

Zgodność z Normami

Końcówka oczkowa AL-03510 spełnia wymagania normy DIN 46329 (część rurowa), która określa wymagania techniczne dotyczące aluminiowych końcówek kablowych. Produkt posiada deklarację zgodności z europejskimi dyrektywami dotyczącymi bezpieczeństwa instalacji elektrycznych i oznaczenie CE.

Zastosowanie

Końcówka oczkowa AL-03510 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest trwałe i pewne połączenie przewodów z urządzeniami elektrycznymi.

• Podłączanie przewodów do szyn zbiorczych w rozdzielniach elektrycznych i tablicach sterowniczych.
• Instalacje w pomieszczeniach wilgotnych, takich jak garaże, piwnice, magazyny i zakłady przemysłowe o podwyższonej wilgotności.
• Wyposażenie maszyn i urządzeń przemysłowych, gdzie wymagane jest odporne na korozję połączenie elektryczne.
• Prace remontowe i modernizacyjne w instalacjach, gdzie konieczne jest wymiana uszkodzonych końcówek lub poprawa jakości połączeń.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować: usunąć izolację o odpowiedniej długości, oczyścić żyły, a następnie włożyć je do końcówki i zaprasować za pomocą specjalistycznego narzędzia. Po zaprasowaniu należy sprawdzić jakość połączenia i dokręcić śrubę zacisku, do którego podłączany jest przewód. Ważne jest, aby moment dokręcania śruby był zgodny z zaleceniami producenta urządzenia docelowego.

FAQ

• Czy końcówka AL-03510 nadaje się do montażu na zewnątrz? Aluminiowa końcówka oczkowa AL-03510 jest zalecana do stosowania w suchych pomieszczeniach oraz pomieszczeniach wilgotnych. Do zastosowań zewnętrznych, narażonych na bezpośrednie działanie czynników atmosferycznych, zaleca się stosowanie końcówek wykonanych z materiałów odpornych na korozję, takich jak miedź.
• Jaki jest odpowiedni przekrój przewodu do tej końcówki? Końcówka AL-03510 jest przeznaczona do przewodów o przekroju 10 mm². Dobór końcówki powinien być zgodny z przekrojem żyły przewodu, aby zapewnić pewne i trwałe połączenie.
• Czy końcówka musi być zaprasowana? Tak, zaleca się zaprasowanie końcówki za pomocą odpowiedniego narzędzia, aby zapewnić mechaniczną i elektryczną trwałość połączenia. Zaprasowanie eliminuje ryzyko poluzowania się końcówki w czasie eksploatacji.
