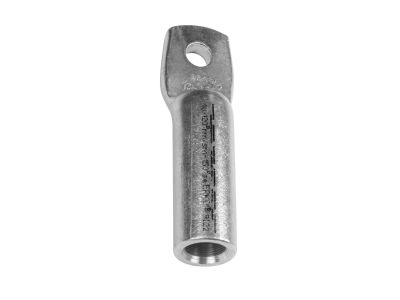

Końcówka oczkowa Al, szczelna AS 16-120, przekrój: 120mm2, otwór pod śrubę M16 | AS_16-120/1 Erko

Alternatywny kod produktu: AS_16-120/1

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa szczelna AS 16-120/1 produkcji AS to element łączeniowy do przewodów o przekroju 120 mm², wyposażony w otwór montażowy M16. Wykonana z aluminium, zapewnia trwałe i bezpieczne połączenie w instalacjach niskiego i średniego napięcia, a konstrukcja szczelna chroni styki przed wilgocią i korozją. Szerokość modułu – nie dotyczy (produkt nie jest aparatem modułowym).

• Przekrój przewodu 120 mm²: umożliwia podłączenie kabli o dużym przekroju, stosowanych w obwodach głównych i zasilających bez ryzyka przegrzania złącza.
• Otwór pod śrubę M16: standardowy wymiar otworu pasuje do typowych szyn, odgromników i listw przyłączeniowych, co ułatwia montaż w rozdzielnicach i szafach.
• Materiał aluminiowy (Al): dedykowany do przewodów aluminiowych – gwarantuje kompatybilność elektrochemiczną i minimalizuje ryzyko korozji galwanicznej przy łączeniu z szynami miedzianymi (przy zastosowaniu odpowiednich podkładek bimetalowych).
• Konstrukcja szczelna (uszczelniona): wewnętrzne wypełnienie chroni powierzchnię styku przed wilgocią, zanieczyszczeniami i utlenianiem, co wydłuża żywotność połączenia w trudnych warunkach środowiskowych.
• Oczko z dużym promieniem wewnętrznym: ułatwia swobodne ułożenie kabla i zmniejsza naprężenia zginające w miejscu zacisku.

Zgodność z Normami

Końcówka AS 16-120/1 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących złączy kablowych (seria IEC 61238). Produkt posiada oznaczenie CE i spełnia standardy jakościowe stosowane w instalacjach elektrycznych oraz rozdzielnicach niskiego napięcia.

Zastosowanie

Końcówka oczkowa AL służy do trwałego przyłączania przewodów aluminiowych w instalacjach elektroenergetycznych i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest pewne, odporne na wilgoć połączenie śrubowe.

• Łączenie kabli Al z szynami zbiorczymi w rozdzielnicach głównych i piętrowych.
• Podłączanie przewodów do aparatury modułowej (wyłączniki, odłączniki) poprzez otwór M16.
• Montaż w szafach sterowniczych i przemysłowych – tam, gdzie istnieje ryzyko kondensacji wilgoci.
• Wykonywanie połączeń w instalacjach fotowoltaicznych (przewody Al DC) – przy zachowaniu odpowiednich norm przeciwpożarowych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Końcówkę należy zaciskać na oczyszczonym i odtłuszczonym przewodzie Al za pomocą dedykowanej praski z matrycą dopasowaną do przekroju 120 mm². Moment dokręcania śruby oraz dobór podkładek (np. bimetalowych przy łączeniu z Cu) – zgodnie z dokumentacją producenta. Przekrój przewodu musi być zgodny z obciążalnością prądową wynikającą z projektu instalacji.

FAQ

• Co oznacza "szczelna" w nazwie produktu? Końcówka jest wypełniona wewnątrz uszczelniaczem (np. żelem silikonowym), który po zaciśnięciu izoluje powierzchnię styku od powietrza i wilgoci, zapobiegając korozji aluminiowego rdzenia.
• Czy tę końcówkę można stosować do przewodów miedzianych? Produkt jest przeznaczony do przewodów aluminiowych. Do łączenia kabli miedzianych należy stosować końcówki miedziane (Cu) lub bimetalowe (Al-Cu).
• Jaki moment dokręcania śruby M16 jest zalecany? Nie podano wartości producenta. Należy postępować zgodnie z dokumentacją techniczną i ogólnymi wytycznymi dla połączeń śrubowych w instalacjach (zwykle 20–30 Nm, ale ostateczną wartość ustala projektant instalacji).
