Końcówka oczkowa Al rurowa ARC 14-120, przekrój: 120mm2, otwór pod śrubę M14 | ARC_14-120/1 Erko

Opis i Kluczowe Cechy

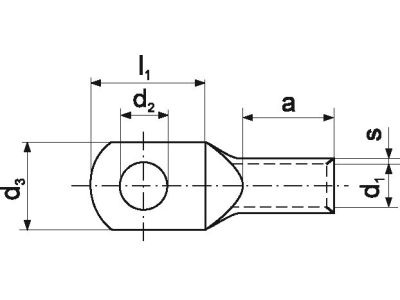

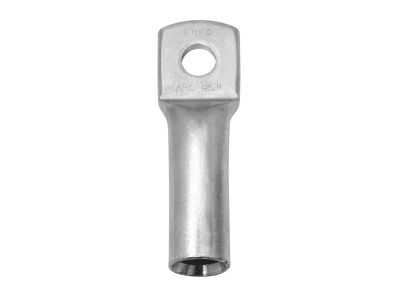

Końcówka oczkowa aluminiowa rurowa ARC 14-120 (symbol ARC_14-120/1) przeznaczona jest do zaciskania przewodów aluminiowych o przekroju 120 mm². Wyposażona w otwór montażowy M14, umożliwia pewne i trwałe połączenie z szynami zbiorczymi, aparatami modułowymi lub listwami przyłączeniowymi. Wykonana z aluminium o wysokiej czystości, zapewnia niską rezystancję przejścia i odporność na korozję w standardowych warunkach pracy.

• Przekrój przewodu 120 mm²: umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, stosowanych w obwodach o znacznym obciążeniu prądowym – redukuje spadki napięcia i nagrzewanie się połączeń.
• Otwór pod śrubę M14: pasuje do typowych śrub i szyn zbiorczych, zapewnia stabilne mocowanie mechaniczne oraz łatwy montaż w istniejących systemach rozdzielczych.
• Wykonanie aluminiowe (Al): dedykowane do przewodów aluminiowych – eliminuje ryzyko korozji galwanicznej na styku różnych metali przy prawidłowym zastosowaniu pasty kontaktowej.
• Konstrukcja rurowa: po zaciskaniu tworzy jednolitą, wytrzymałą mechaniczną i elektryczną strefę połączenia, odporną na wibracje i obciążenia termiczne.
• Łatwy montaż: końcówka może być zaciskana za pomocą standardowych narzędzi do końcówek rurowych (zalecana matryca dostosowana do przekroju 120 mm² i średnicy zewnętrznej końcówki).

Zgodność z Normami

Końcówka ARC 14-120 została zaprojektowana i wykonana zgodnie z ogólnie przyjętymi standardami europejskimi dla końcówek kablowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi wymaganiami bezpieczeństwa. Przedłużona żywotność i niezawodność połączenia są zapewnione pod warunkiem stosowania zgodnie z przeznaczeniem i przy użyciu zalecanych narzędzi.

Zastosowanie

Końcówka oczkowa ARC 14-120 jest niezastąpiona w instalacjach, gdzie wymagane jest pewne i trwałe przyłączenie przewodu aluminiowego o dużym przekroju do szyn zbiorczych lub aparatów. Sprawdza się w następujących scenariuszach:

• Przyłączanie przewodów odpływowych w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Podłączanie kabli zasilających do szyn zbiorczych w rozdzielnicach SN i nn, stacjach transformatorowych.
• Montaż przewodów w instalacjach fotowoltaicznych (DC) oraz w systemach magazynowania energii – przy zachowaniu kompatybilności materiałowej.
• Łączenie przewodów aluminiowych w szafach sterowniczych i automatyce budynkowej – jako element przejściowy między przewodem a aparatem.

Wskazówki Montażowe

Montaż końcówki oczkowej musi być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Postępuj zgodnie z instrukcją producenta narzędzia zaciskającego oraz dokumentacją techniczną końcówki. Podstawowe zalecenia:

• Odkręć izolację przewodu na długość odpowiadającą głębokości części rurowej końcówki (zgodnie z danymi producenta narzędzia).
• Oczyść przewód aluminiowy z tlenków – w razie potrzeby zastosuj szczoteczkę i pastę ochronną dedykowaną do aluminium.
• Nałóż końcówkę na przewód, a następnie zaciśnij za pomocą zaciskarki z odpowiednią matrycą (dla przekroju 120 mm² i zewnętrznej średnicy końcówki).
• Po zaciskaniu sprawdź wytrzymałość mechaniczną połączenia – powinno być nierozłączne bez narzędzi. Dla zwiększenia odporności na korozję można zastosować dodatkową osłonę termokurczliwą na połączeniu.
• Przekrój przewodu dobierz do prądu obciążenia zgodnie z normami instalacyjnymi (np. PN-HD 60364). Moment dokręcania śruby mocującej (M14) – stosuj się do wartości podanej przez producenta aparatu lub szyny.

FAQ

• Czy końcówka nadaje się do przewodów miedzianych? Końcówka ARC 14-120 jest wykonana z aluminium i przeznaczona wyłącznie do przewodów aluminiowych. Stosowanie jej z miedzią może spowodować korozję galwaniczną. Do przewodów miedzianych zalecamy końcówki bimetaliczne lub miedziane.
• Czy wymagane jest stosowanie pasty ochronnej przy zaciskaniu? Tak, w przypadku aluminium zaleca się użycie pasty ochronnej (antyoksydacyjnej) przeznaczonej do połączeń aluminiowych. Pasta usuwa tlenki i zapobiega ich powstawaniu w przyszłości, co zapewnia niską rezystancję styku.
• Jakie narzędzie jest potrzebne do prawidłowego zaciskania? Należy użyć zaciskarki mechanicznej lub hydraulicznej z wymienną matrycą dedykowaną do końcówek rurowych. Dla przekroju 120 mm² wymagana jest matryca o odpowiedniej geometrii – szczegółowe dane znajdziesz w karcie katalogowej narzędzia. Nie wolno stosować zwykłych szczęk do końcówek widełkowych.
