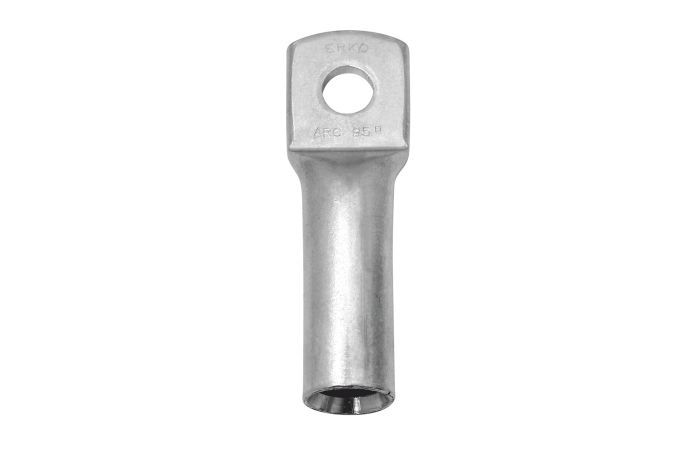

Końcówka oczkowa Al rurowa ARC 12-240, przekrój: 240mm2, otwór pod śrubę M12 | ARC_12-240/1 Erko

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa aluminiowa rurowa ARC 12-240 marki ERKO to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Przekrój znamionowy wynoszący 240 mm² pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym, minimalizując ryzyko wystąpienia awarii. Wykonanie z wysokiej jakości aluminium gwarantuje optymalną przewodność oraz odporność na warunki eksploatacyjne. Konstrukcja rurowa została zoptymalizowana pod kątem efektywnego odprowadzania ciepła, co bezpośrednio przekłada się na zmniejszenie zjawiska przegrzewania się żył oraz izolacji przewodów, znacząco podnosząc poziom bezpieczeństwa całej instalacji.

• Przekrój żyły: 240 mm², dedykowany do systemów elektroenergetycznych dużej mocy.
• Otwór pod śrubę: M12, zapewniający pewne mocowanie do szyn prądowych lub zacisków aparatury.
• Materiał: Wysokogatunkowe aluminium, redukujące masę połączenia przy zachowaniu parametrów elektrycznych.
• Producent: ERKO – lider w produkcji osprzętu kablowego, co gwarantuje powtarzalność i najwyższą jakość wykonania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Końcówki serii ARC spełniają wymagania techniczne dotyczące osprzętu do kabli i przewodów aluminiowych, co potwierdza ich przydatność do profesjonalnych zastosowań przemysłowych. Dzięki precyzyjnemu procesowi produkcji, każda końcówka zachowuje wymaganą geometrię, co jest kluczowe dla uzyskania deklarowanej wytrzymałości mechanicznej i elektrycznej po procesie zaprasowania.

Zastosowanie

Końcówka ARC 12-240 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w dużych zakładach przemysłowych. Jest niezbędna przy pracach montażowych i modernizacyjnych, gdzie zachodzi potrzeba zakańczania żył aluminiowych o przekroju 240 mm². Produkt jest przystosowany do współpracy z:

• Żyłami aluminiowymi okrągłymi (re),
• Żyłami aluminiowymi sektorowymi (se) – po uprzednim przeformowaniu na okrągło,
• Rozdzielnicami niskiego i średniego napięcia,
• Transformatorami oraz szynami prądowymi w stacjach trafo.

Wskazówki Montażowe

Aby zapewnić długowieczność i bezawaryjność połączenia, należy przestrzegać profesjonalnych procedur montażowych. W przypadku żył sektorowych, pierwszym i niezbędnym krokiem jest przeformowanie żyły na okrągło przy użyciu dedykowanych matryc. Następnie należy dokładnie oczyścić powierzchnię żyły z tlenków. Końcówkę należy zaprasować przy użyciu profesjonalnych narzędzi (prasek hydraulicznych) z odpowiednio dobranymi matrycami dedykowanymi dla aluminium. Prawidłowe zaprasowanie gwarantuje gazoszczelność styku oraz minimalną rezystancję przejścia. Zaleca się również stosowanie pasty stykowej, która dodatkowo zabezpiecza połączenie przed utlenianiem.

FAQ

• Czy końcówkę ARC 12-240 można stosować do przewodów miedzianych? Nie, końcówki aluminiowe są dedykowane wyłącznie do żył aluminiowych. Do połączeń miedź-aluminium należy stosować końcówki bimetaliczne.
• Jaki otwór montażowy posiada ta końcówka? Końcówka posiada otwór pod śrubę M12, co jest standardem dla tej wielkości przekroju kabla.
• Czy wymagane jest specjalne narzędzie do montażu? Tak, ze względu na duży przekrój (240 mm²), konieczne jest użycie praski hydraulicznej z matrycami o odpowiednim profilu zaprasowania dla końcówek aluminiowych.
• Dlaczego stosowanie końcówek rurowych jest ważne? Zastosowanie dedykowanych końcówek rurowych ERKO eliminuje ryzyko poluzowania się styku i przegrzewania izolacji, co chroni system przed pożarem i kosztownymi przestojami.
