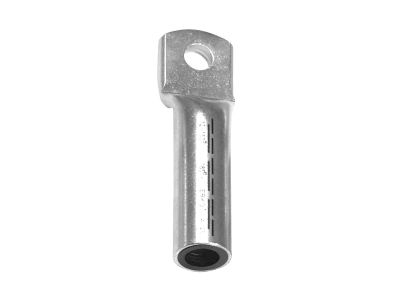

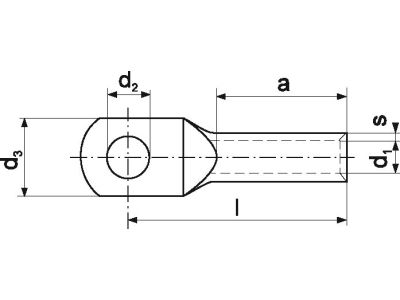

Końcówka oczkowa Al rurowa AR 16-120, przekrój: 120mm2, otwór pod śrubę M16 | AR_16-120/10 Erko

Alternatywny kod produktu: AR_16-120/10

Opis i Kluczowe Cechy

Końcówka oczkowa aluminiowa rurowa AR 16-120/10 o przekroju 120 mm² i otworze pod śrubę M16 przeznaczona do trwałego zakańczania żył aluminiowych okrągłych i sektorowych. Konstrukcja zgodna z wymiarami części rurowej wg DIN 46267 cz. 2 gwarantuje powtarzalność połączeń. Dzięki odpowiedniemu przekrojowi złącze równomiernie rozprowadza prąd, zmniejszając ryzyko lokalnego przegrzewania się żyły i izolacji.

• Przekrój 120 mm²: zapewnia dużą powierzchnię styku, co minimalizuje rezystancję przejścia i przeciwdziała powstawaniu gorących punktów.
• Otwór pod śrubę M16: umożliwia bezpieczne mocowanie na szynie lub zacisku odbiornika, zwiększając stabilność mechaniczną połączenia.
• Materiał aluminiowy: dedykowany dla przewodów aluminiowych – eliminuje problem korozji galwanicznej na styku dwóch różnych metali.
• Część rurowa zgodna z DIN 46267: gwarantuje powtarzalność wymiarów, co ułatwia dobór odpowiedniej matrycy zaprasowującej i skraca czas montażu.
• Przeznaczona do żył okrągłych i sektorowych: uniwersalne rozwiązanie – przy żyłach sektorowych wymaga wstępnego przeformowania na okrągło, ale pozwala na stosowanie w różnych typach kabli.

Zgodność z Normami

Końcówka spełnia wymiary i tolerancje określone w normie DIN 46267 część 2. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi wymaganiami unijnymi. Przed montażem należy potwierdzić zgodność z normami obowiązującymi w danym kraju oraz specyfikacją techniczną instalacji.

Zastosowanie

Końcówka AR 16-120/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów aluminiowych o dużym przekroju.

• Zakańczanie żył aluminiowych w rozdzielnicach głównych i nn – zapewnienie niskiej rezystancji na długi okres eksploatacji.
• Przyłączanie transformatorów, silników i generatorów – połączenia o wysokim prądzie wymagają przewodów aluminiowych 120 mm².
• Instalacje przemysłowe i komercyjne, w których stosuje się kable aluminiowe (np. YAKY, YAKXS) – końcówka umożliwia szybki montaż na szynach lub aparaturze łączeniowej.
• Prace remontowe i modernizacyjne istniejących instalacji – wymiana starych końcówek lub naprawa uszkodzonych połączeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednie kwalifikacje do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Do zaprasowania końcówki używaj narzędzia przeznaczonego do końcówek aluminiowych (np. praski ręcznej lub hydraulicznej) z wkładkami dobranymi do przekroju 120 mm². W przypadku żył sektorowych najpierw przeformuj żyłę na okrągło przy użyciu odpowiedniej matrycy. Dobierz długość odizolowanej żyły tak, aby wchodziła w część rurową na całą jej głębokość. Moment dokręcania śruby połączeniowej – zgodnie z dokumentacją producenta aparatury. Przekrój przewodu musi odpowiadać 120 mm², dla którego zaprojektowano końcówkę.

FAQ

• Czy końcówkę można zaprasować zwykłymi szczypcami elektroinstalacyjnymi? Nie. Końcówka aluminiowa AR 16-120/10 wymaga zastosowania profesjonalnego narzędzia – praski ręcznej lub hydraulicznej – wraz z wkładkami o profilu dopasowanym do przekroju 120 mm². Niewłaściwe narzędzie może spowodować niedostateczne zaciśnięcie i wzrost rezystancji połączenia.
• Jaka powinna być długość odizolowanej żyły przed zaprasowaniem? Długość żyły powinna być równa długości części rurowej końcówki (zgodnie z DIN 46267). Zbyt krótka żyła nie wypełni całej objętości rurki, co pogorszy jakość połączenia; zbyt długa może wystawać i utrudniać montaż złącza.
• Czy końcówkę można stosować do przewodów miedzianych? Nie. Końcówka jest wykonana z aluminium i przeznaczona wyłącznie do żył aluminiowych. Połączenie aluminium z miedzią bez właściwej bimetalu mogłoby prowadzić do korozji elektrochemicznej i wzrostu rezystancji. Do przewodów miedzianych należy użyć końcówek miedzianych.
