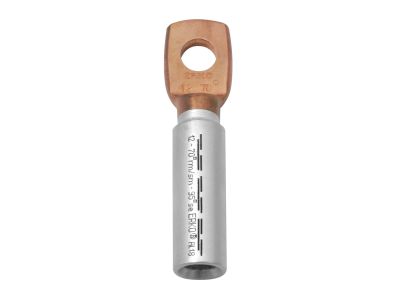

Końcówka oczkowa Al-Cu szczelna ACK 16-120, przekrój: 120mm2, otwór pod śrubę M16 | ACK_16-120/1 Erko

Alternatywny kod produktu: ACK_16-120/1

Opis i Kluczowe Cechy

Końcówka oczkowa Al-Cu szczelna ACK 16-120 o przekroju 120 mm² i otworze montażowym M16 (symbol ACK_16-120/1) to element łączeniowy przeznaczony do trwałego i bezpiecznego łączenia przewodów aluminiowych z miedzianymi. Wykonana zgodnie z normą DIN 46329, gwarantuje stabilne parametry elektryczne i mechaniczne. Szerokość modułu nie dotyczy – produkt w formie końcówki oczkowej.

• Przekrój 120 mm²: umożliwia pewne połączenie przewodów o dużym przekroju, zapewniając wysoką przewodność i minimalne straty mocy.
• Otwór montażowy M16: pasuje do standardowych śrub M16, co ułatwia szybki i stabilny montaż na szynach lub listwach przyłączeniowych.
• Wykonanie szczelne (Al-Cu): eliminuje ryzyko korozji galwanicznej na styku aluminium i miedzi, zwiększając trwałość połączenia w warunkach zmiennej wilgotności.
• Przeznaczona do przewodów jedno- i wielodrutowych: uniwersalność montażu – sprawdza się zarówno przy kablach jednożyłowych, jak i linkach o dużej liczbie drutów.
• Zgodność z normą DIN 46329: gwarancja powtarzalnych parametrów wymiarowych i materiałowych, co ułatwia planowanie i certyfikację instalacji.

Zgodność z Normami

Końcówka wykonana jest zgodnie z normą DIN 46329, która określa wymiary oraz wymagania dla końcówek aluminiowo-miedzianych. Produkt posiada certyfikację CE, zapewniającą zgodność z europejskimi wymogami bezpieczeństwa i jakości.

Zastosowanie

Końcówka ACK 16-120/1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe łączenie przewodów aluminiowych z miedzianymi – w rozdzielnicach, szafach sterowniczych, złączach transformatorowych oraz przejściach między różnymi materiałami przewodzącymi.

• Łączenie aluminiowych kabli zasilających z miedzianymi szynami zbiorczymi w rozdzielnicach głównych.
• Montaż na przyłączach transformatorowych i stacjach elektroenergetycznych, gdzie występują różne rodzaje przewodów.
• Instalacje w szafach sterowniczych i automatyce budynkowej przy przejściu z aluminium na miedź.
• Połączenia w systemach uziemiających i wyrównawczych, gdzie wymagana jest odporność na korozję galwaniczną.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Końcówkę montuje się na przewodzie przy użyciu odpowiedniej matrycy zaciskowej (zalecane narzędzia zgodne z DIN 48083). Przed zaciskiem oczyścić powierzchnie przewodu z tlenków – do aluminium stosować pastę antyoksydacyjną (jeśli wymagana). Moment dokręcania śruby M16 powinien być zgodny z dokumentacją producenta. Przekrój przewodu dobierać do obciążenia – dla 120 mm² maksymalny prąd obciążenia określa obowiązująca norma (np. PN‑HD 60364). Po montażu wykonać próbę ciągłości połączenia i sprawdzić moment dokręcania kluczem dynamometrycznym.

FAQ

• Czy końcówka nadaje się do przewodów wielodrutowych (linki)? Tak, została zaprojektowana do pracy zarówno z przewodami jednodrutowymi (drut), jak i wielodrutowymi (linka). W przypadku linek bardzo drobnożyłowych zaleca się sprawdzenie konstrukcji oczka – końcówka szczelna ACK dobrze obejmuje większość typowych linek.
• Czy wymaga stosowania pasty antyoksydacyjnej? Zastosowanie pasty antyoksydacyjnej przy łączeniu aluminium nie jest obligatoryjne, ale zalecane w środowiskach wilgotnych i przy dużych przekrojach – zmniejsza ryzyko powstawania tlenków i poprawia przewodność styku. Norma DIN 46329 nie zabrania jej użycia.
• Jaki moment dokręcania śruby M16 zaleca producent? Producent nie podaje w danych wejściowych konkretnej wartości momentu. Należy stosować się do ogólnych wytycznych dla połączeń śrubowych M16 w instalacjach elektrycznych (zwykle 60–80 Nm dla stali/ocynku) oraz do instrukcji dołączonej do końcówki. Bezwzględnie używać klucza dynamometrycznego.
