Końcówka oczkowa Al-Cu szczelna ACK 10-70, przekrój: 70mm2, otwór pod śrubę M10 | ACK_10-70/1 Erko

Alternatywny kod produktu: ACK_10-70/1

Opis i Kluczowe Cechy

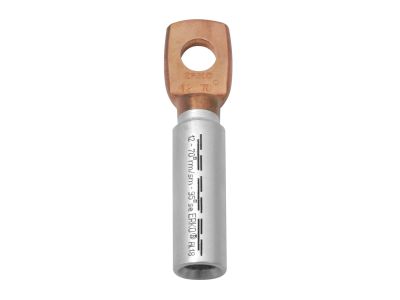

Końcówka oczkowa Al-Cu szczelna ACK 10-70/1 to element łączeniowy przeznaczony do przewodów jedno- i wielodrutowych. Wykonana jako konstrukcja rurowa aluminiowa z miedzianą padką, umożliwia bezpieczne i trwałe połączenie aluminium z miedzią. Przekrój 70 mm² i otwór pod śrubę M10 zapewniają wysoką przepustowość prądową oraz stabilność mechaniczną połączenia.

• Przekrój 70 mm²: pozwala na stosowanie w obwodach o dużym obciążeniu, zapewniając niską rezystancję i minimalne straty mocy.
• Otwór pod śrubę M10: gwarantuje pewne i powtarzalne dokręcenie, co przekłada się na stabilność elektryczną i mechaniczną złącza.
• Szczelna budowa: chroni połączenie przed wilgocią i utlenianiem, podnosząc trwałość instalacji w trudnych warunkach.
• Aluminiowo-miedziana konstrukcja: umożliwia bezproblemowe łączenie przewodów aluminiowych z miedzianymi, eliminując problem korozji galwanicznej.
• Zgodność z normą DIN 46329: potwierdza wymiary i parametry mechaniczne, co ułatwia montaż zgodny z praktyką europejską.

Zgodność z Normami

Końcówka ACK 10-70/1 wykonana jest zgodnie z normą DIN 46329, która określa wymiary oraz właściwości mechaniczne tulejek aluminiowo-miedzianych. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Końcówka oczkowa Al-Cu ACK 10-70/1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i bezpieczne połączenie przewodów aluminiowych z miedzianymi, zwłaszcza w instalacach o dużych przekrojach.

• Przyłączanie kabli aluminiowych do szyn zbiorczych i listew zaciskowych w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie odgałęzień i przejść w sieciach elektroenergetycznych, gdzie występuje mieszanie przewodów Al i Cu.
• Instalacje przemysłowe, magazynowe i energetyczne o prądach rzędu kilkuset amperów – punkt styku musi być pewny i trwały.
• Modernizacje istniejących instalacji, w których zastępuje się stare końcówki aluminiowe nowymi, zapewniającymi lepszy kontakt.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Końcówkę należy zaciskać na przewodzie odpowiednią matrycą lub narzędziem przeznaczonym do tulejek Al-Cu, zgodnie z zaleceniami producenta narzędzia. Przekrój przewodu musi odpowiadać wartości 70 mm², a średnica otworu śruby M10 wymaga użycia podkładki i nakrętki z właściwym momentem dokręcania (zwykle 15–20 Nm, w zależności od specyfikacji śruby). Po montażu zaleca się sprawdzenie siły połączenia oraz ewentualne zabezpieczenie przed korozją za pomocą pasty ochronnej do aluminium.

FAQ

• Czy końcówka ACK 10-70/1 nadaje się do przewodów wielodrutowych? Tak, konstrukcja rurowa i sposób zacisku pozwalają na stosowanie zarówno z przewodami jedno-, jak i wielodrutowymi (sektorowymi) o przekroju 70 mm².
• Czy wymaga specjalnej zaciskarki? Tak, do prawidłowego zacisku zaleca się użycie narzędzia z matrycą dostosowaną do tulejek Al-Cu o przekroju 70 mm², np. zaciskarki hydraulicznej z odpowiednim profilem.
• Jaką śrubę należy zastosować do mocowania? Otwór końcówki ma średnicę M10, dlatego należy użyć śruby M10 z podkładką i nakrętką. Długość śruby dobiera się w zależności od grubości szyny lub listwy.
