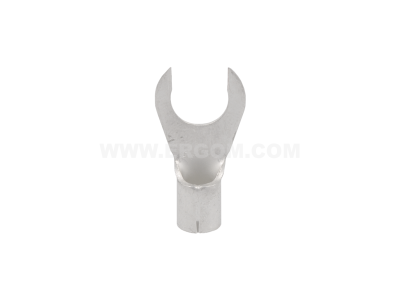

Końcówka kablowa widełkowa KW 10/8 przekrój: 10mm2, otwór pod śrubę M8 | E09KO-01020103300 Ergom

Alternatywny kod produktu: KW 10/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa typu KW 10/8 (symbol E09KO-01020103300) przeznaczona jest do trwałego łączenia przewodów miedzianych o przekroju 10 mm² z zaciskami śrubowymi M8. Precyzyjnie wykonany otwór oraz szeroki widełkowy kształt ułatwiają montaż i zapewniają pewny styk, minimalizując rezystancję połączenia. Produkt stosowany w instalacjach elektrycznych niskiego napięcia – zarówno w rozdzielnicach, jak i w aparaturze sterowniczej.

• Przekrój 10 mm²: Dopasowany do przewodów miedzianych o dużym przekroju – gwarantuje bezpieczne prowadzenie prądu przy obciążeniach typowych dla linii zasilających i obwodów odbiorczych.
• Otwór pod śrubę M8: Standardowy wymiar montażowy – kompatybilny z zaciskami wyłączników, styczników, listew przyłączeniowych i szyn zbiorczych.
• Widełkowy kształt końcówki: Umożliwia szybkie nakręcenie na śrubę bez konieczności demontażu nakrętki – skraca czas montażu i ułatwia prace w ciasnych rozdzielnicach.
• Wykonanie z miedzi elektrolitycznej (Cu): Doskonała przewodność elektryczna, odporność na korozję i stabilność termiczna – zapewnia niezawodne połączenie przez cały okres eksploatacji.
• Uniwersalne zastosowanie: Pasuje do przewodów jedno- i wielożyłowych (po odpowiednim oczyszczeniu i ewentualnym użyciu tulejek). Możliwość stosowania zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.

Zgodność z Normami

Końcówka kablowa widełkowa została wyprodukowana zgodnie z wymaganiami norm europejskich (DIN) oraz posiada certyfikat CE. Spełnia standardy wytrzymałości mechanicznej i przewodności dla złączek kablowych stosowanych w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka widełkowa KW 10/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, łatwe do kontroli połączenie przewodu z zaciskiem śrubowym. Sprawdzi się w:

• Przyłączaniu przewodów do listew zaciskowych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączaniu przewodów do aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, styczników i przełączników.
• Wykonywaniu połączeń w szafach sterowniczych i automatyce przemysłowej – szybkie łączenie wejść/wyjść urządzeń.
• Zasilaniu silników, nagrzewnic i innych odbiorników dużych mocy – wymagających przewodów o przekroju 10 mm².

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciśnąć na odizolowanym przewodzie przy użyciu odpowiednich szczęk zaciskowych (prasowarki) – zapewni to mechaniczną wytrzymałość i niską rezystancję styku. Śrubę M8 dokręć momentem podanym w dokumentacji producenta (typowy zakres dla styków miedzianych: 3–5 Nm). Stosuj przewody o przekroju 10 mm² (dla pozostałych przekrojów użyj dedykowanych końcówek). Po montażu sprawdź dokręcenie i izolację połączenia – w razie potrzeby załóż osłonę izolacyjną.

FAQ

• Do jakiego przekroju przewodu przeznaczona jest ta końcówka? Końcówka KW 10/8 jest dedykowana do przewodów miedzianych o przekroju 10 mm². Zastosowanie przewodu o innym przekroju może skutkować słabym połączeniem.
• Czy końcówka jest izolowana? Nie – jest to końcówka nieizolowana. W miejscach narażonych na wilgoć lub przypadkowy kontakt zaleca się stosowanie dodatkowej osłony termokurczliwej lub montaż w suchym środowisku.
• Jaki rozmiar śruby pasuje do otworu? Otwór ma średnicę 8 mm – przeznaczony jest dla śrub z gwintem M8 (standard DIN). Przed dokręceniem sprawdź, czy śruba nie ma ostrych krawędzi, które mogłyby uszkodzić końcówkę.
