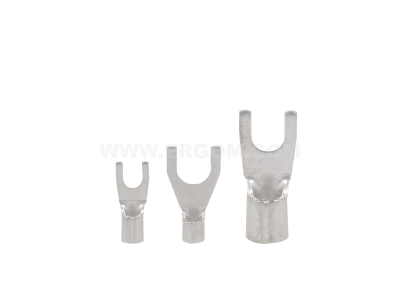

Końcówka kablowa widełkowa KW 1/4 W przekrój: 1,0mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-01020101100 Ergom

Alternatywny kod produktu: KW 1/4 W (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa typu KW 1/4 W o przekroju 1,0 mm² i otworze montażowym M4, pakowana po 100 sztuk (symbol E09KO-01020101100). Dedykowana do trwałego i pewnego łączenia przewodów z zaciskami śrubowymi w instalacjach elektrycznych.

• Przekrój przewodu 1,0 mm²: Zapewnia dokładne dopasowanie do żył o tym przekroju, minimalizując rezystancję przejścia i ryzyko poluzowania połączenia.
• Otwór pod śrubę M4: Pasuje do standardowych zacisków śrubowych z gwintem M4, umożliwia szybki montaż bez konieczności dodatkowej obróbki.
• Kształt widełkowy (KW 1/4 W): Ułatwia wsuwanie pod śrubę bez pełnego odkręcania nakrętki – idealny do połączeń wymagających częstej kontroli lub demontażu.
• Pakiet 100 sztuk: Ekonomiczne opakowanie zbiorcze dla instalatorów, pozwalające na realizację większych projektów bez częstego uzupełniania zapasów.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących końcówek kablowych (zgodność z CE). Zalecany do stosowania w instalacjach niskiego napięcia według standardów DIN. Szczegółowe dane normatywne dostępne w dokumentacji technicznej producenta.

Zastosowanie

Końcówki widełkowe KW 1/4 W stosuje się wszędzie tam, gdzie wymagane jest pewne i powtarzalne połączenie przewodów z zaciskami śrubowymi.

• Podłączanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Łączenie przewodów ochronnych (PE) i neutralnych (N) w listwach zaciskowych.
• Montaż czujników, siłowników i urządzeń automatyki przemysłowej.
• W instalacjach oświetleniowych i gniazd wtykowych przy użyciu puszek instalacyjnych.

Wskazówki Montażowe

Montaż końcówek kablowych powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania końcówki użyj odpowiedniej praski kalibrowanej – przekrój przewodu musi być zgodny z przekrojem końcówki (1,0 mm²). Otwór M4 przeznaczony dla śrub o tym samym gwincie; moment dokręcania dobierz zgodnie z dokumentacją producenta (zalecany zakres dla połączeń miedzianych: 1,2–1,5 Nm). Po montażu sprawdź siłę połączenia i brak luzów.

FAQ

• Czy końcówka widełkowa nadaje się do przewodów wielodrutowych? Tak, pod warunkiem że przekrój żył odpowiada 1,0 mm². Dla przewodów linkowych zaleca się stosowanie tulejek zaciskowych przed włożeniem do końcówki.
• Jaki jest kolor izolacji? Oznaczenie „KW 1/4 W” nie precyzuje jednoznacznie koloru. W zależności od producenta może to być kolor biały (kod W) lub czerwony (typowy dla przekroju 1,0 mm²). Prosimy o weryfikację w specyfikacji dostawcy.
• Czy końcówkę można montować pod śrubę M5? Nie. Otwór M4 jest przeznaczony wyłącznie dla śrub z gwintem M4. Montaż na śrubie M5 może uszkodzić końcówkę i prowadzić do niepewnego połączenia.
