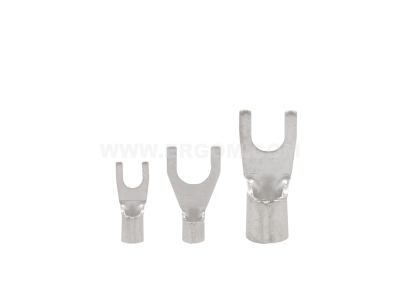

Końcówka kablowa widełkowa KW 0,5/4 przekrój: 0,5mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-01020100501 Ergom

Alternatywny kod produktu: KW 0,5/4 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa KW 0,5/4 (symbol E09KO-01020100501) przeznaczona jest do pewnego i trwałego łączenia przewodów o przekroju 0,5 mm² z zaciskami śrubowymi M4. Dostarczana w opakowaniu 100 sztuk, zapewnia ekonomiczne i wygodne zaopatrzenie w podstawowy materiał instalacyjny. Precyzyjnie wyprofilowany kształt widełek ułatwia wsuwanie pod śrubę i zapobiega wypadaniu przewodu podczas dokręcania.

• Przekrój przewodu 0,5 mm²: dedykowana do cienkich żył miedzianych, zapewnia niską rezystancję połączenia i bezpieczny montaż w obwodach sygnałowych oraz sterujących.
• Otwór pod śrubę M4: kompatybilna z popularnymi zaciskami śrubowymi stosowanymi w aparaturze modułowej, listwach zaciskowych i urządzeniach elektrycznych.
• Opakowanie 100 sztuk: oszczędność czasu i kosztów przy większych instalacjach – wystarczający zapas na wiele aplikacji.
• Konstrukcja widełkowa: ułatwia szybkie mocowanie i demontaż bez konieczności całkowitego wykręcania śruby, co przyspiesza prace montażowe.
• Materiał zapewniający przewodność: wykonana z wysokiej jakości miedzi elektrolitycznej z powłoką cynową (zgodnie z typowym standardem dla tego typu końcówek), co gwarantuje odporność na korozję i stabilną pracę.

Zgodność z Normami

Końcówka kablowa widełkowa KW 0,5/4 jest produkowana zgodnie z europejskimi standardami oraz posiada oznaczenie CE. Spełnia wymogi typowych norm dla końcówek kablowych stosowanych w instalacjach niskiego napięcia, co potwierdza jej niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Końcówka widełkowa KW 0,5/4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie przewodu z zaciskiem śrubowym przy ograniczonej przestrzeni montażowej. Idealna do:

• Podłączania przewodów sterujących i sygnałowych w szafach sterowniczych oraz rozdzielnicach elektrycznych.
• Montażu w aparaturze modułowej – wyłącznikach, stycznikach, przekaźnikach i przyciskach z zaciskami śrubowymi M4.
• Wykonywania połączeń w systemach automatyki budynkowej, instalacjach alarmowych, domofonowych i HVAC.
• Napraw i serwisu urządzeń elektrycznych, gdzie wymagana jest szybka wymiana lub dopięcie przewodu o małym przekroju.

Wskazówki Montażowe

Montaż końcówki kablowej powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania końcówki należy użyć odpowiedniej, skalibrowanej zaciskarki dostosowanej do przekroju 0,5 mm² – unikaj spłaszczania lub uszkodzenia izolacji przewodu. Przekrój żyły musi dokładnie odpowiadać przekrojowi końcówki. Po wsunięciu widełek pod śrubę, dokręć ją z momentem zgodnym z dokumentacją techniczną urządzenia (np. typowo 0,4–0,6 Nm). Przed uruchomieniem obwodu sprawdź poprawność i wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka jest izolowana? Końcówka widełkowa KW 0,5/4 nie posiada izolacji – jest to metalowa końcówka przeznaczona do zaciskania na odizolowanej żyle. Po zaciśnięciu zaleca się zastosowanie koszulki termokurczliwej lub rękawa izolacyjnego, jeśli wymaga tego norma lub warunki instalacji.
• Jaki otwór pod śrubę ma ta końcówka? Otwór ma średnicę M4, co oznacza, że pasuje do śrub o gwincie M4 (średnica nominalna 4 mm). Widełki są zaprojektowane tak, aby śruba swobodnie przechodziła przez otwór, a widełki nie wypadały.
• Czy nadaje się do przewodów linkowych i drutowych? Tak, przeznaczona jest przede wszystkim do przewodów miedzianych linkowych o przekroju 0,5 mm². Dla przewodów drutowych (sztywnych) również można stosować, ale należy zachować ostrożność przy zaciskaniu, aby nie uszkodzić żyły.
