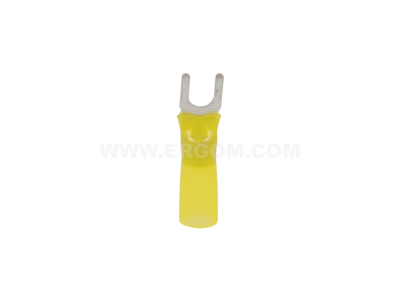

Końcówka kablowa widełkowa izolowana KWIT 6/5 przekrój: 6mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02070300701 Ergom

Alternatywny kod produktu: KWIT 6/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWIT 6/5 (symbol E09KO-02070300701) przeznaczona jest do łączenia przewodów o przekroju 6 mm² z zaciskami śrubowymi M5. Izolowana konstrukcja eliminuje ryzyko przypadkowego zwarcia, a widełkowy kształt umożliwia szybki montaż i demontaż bez odkręcania śruby do końca. Opakowanie zawiera 100 sztuk, co wystarcza na kilka standardowych instalacji.

• Przekrój 6 mm²: Obsługuje przewody o znacznym przekroju, stosowane w obwodach zasilających i odbiorczych w instalacjach budynkowych i przemysłowych.
• Otwór pod śrubę M5: Kompatybilność z popularnymi zaciskami śrubowymi w rozdzielnicach, szafach sterowniczych i puszkach przyłączeniowych.
• Izolacja (widełkowa): Zapobiega przypadkowemu zetknięciu części przewodzącej z innymi elementami, zwiększając bezpieczeństwo użytkowania i montażu.
• Widełkowy kształt końcówki: Umożliwia łatwe zakładanie i zdejmowanie bez całkowitego luzowania śruby – skraca czas instalacji przy zachowaniu pewnego połączenia.
• Opakowanie 100 sztuk: Ekonomiczna ilość do prac instalacyjnych w wielu obwodach lub jako zapas magazynowy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla końcówek kablowych izolowanych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia i bezpieczeństwa użytkowania.

Zastosowanie

Końcówka widełkowa izolowana KWIT 6/5 jest przeznaczona do przyłączania przewodów w instalacjach elektrycznych i systemach sterowania.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach przy użyciu zacisków śrubowych M5.
• Montaż przewodów w szafach sterowniczych dla urządzeń automatyki, styczników i przekaźników.
• Podłączanie kabli w puszkach przyłączeniowych i łączeniowych w instalacjach wewnętrznych i zewnętrznych (przy zachowaniu odpowiedniego stopnia ochrony obudowy).
• Wykonywanie połączeń w obwodach sygnalizacyjnych i oświetleniowych, gdzie wymagana jest izolowana końcówka widełkowa M5.

Wskazówki Montażowe

Montaż końcówek kablowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód należy odizolować na długość odpowiednią do wciśnięcia końcówki, a następnie zacisnąć końcówkę za pomocą odpowiednich narzędzi (zaciskarka dedykowana do przekroju 6 mm²). Śrubę M5 dokręcaj momentem zgodnym z dokumentacją techniczną zacisku – typowo 2–3 Nm. Przekrój przewodu (6 mm²) musi być dobrany do zabezpieczenia nadprądowego obwodu.

FAQ

• Czy końcówka KWIT 6/5 jest izolowana w pełni? Tak, końcówka posiada izolację na części widełkowej i przedłużeniu tułowia, co zabezpiecza przed zwarciami dotykowymi.
• Jaki otwór montażowy ma końcówka? Otwór przeznaczony jest pod śrubę M5 (średnica 5 mm). Widełkowy kształt pozwala na szybki montaż bez wykręcania śruby.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 100 sztuk końcówek widełkowych izolowanych KWIT 6/5.
