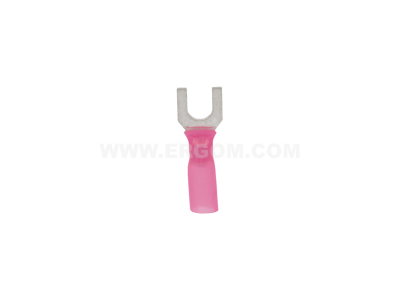

Końcówka kablowa widełkowa izolowana KWIT 1/5 przekrój: 1,0mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02070300301 Ergom

Alternatywny kod produktu: KWIT 1/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWIT 1/5 (symbol E09KO-02070300301) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 1,0 mm² z zaciskami śrubowymi M5. Dzięki izolowanej tulejce zapobiega zwarciom i zapewnia ochronę przed przypadkowym dotykiem. Opakowanie zawiera 100 sztuk, co ułatwia zaopatrzenie w większych projektach instalacyjnych.

• Przekrój przewodu 1,0 mm²: Idealnie dopasowana do przewodów o tym przekroju – gwarantuje pewny zacisk i minimalną rezystancję przejścia, co ogranicza nagrzewanie się połączenia.
• Otwór pod śrubę M5: Kompatybilność z typowymi zaciskami śrubowymi w rozdzielnicach, szafach sterowniczych i puszkach – szybki montaż bez dodatkowych adapterów.
• Izolacja tulejki: Zapobiega zwarciom między sąsiednimi końcówkami oraz chroni instalatora przed dotykiem metalowej części pod napięciem (pod warunkiem prawidłowego zaciskania).
• Widełkowa konstrukcja: Umożliwia wsunięcie końcówki na śrubę bez konieczności jej całkowitego odkręcania – przyspiesza prace przyłączowe.
• Opakowanie 100 sztuk: Ekonomiczne rozwiązanie dla elektryków i instalatorów realizujących większe projekty – jeden karton wystarcza na wiele połączeń.

Zgodność z Normami

Końcówki kablowe widełkowe izolowane produkowane są zgodnie z ogólnie przyjętymi standardami europejskimi dla łączników kablowych (złącza zaciskane). Posiadają certyfikat CE, co potwierdza zgodność z obowiązującymi wymaganiami bezpieczeństwa i jakości. (Brak szczegółowych numerów norm w danych produktu.)

Zastosowanie

Końcówki KWIT 1/5 stosuje się wszędzie tam, gdzie konieczne jest pewne i trwałe połączenie przewodu 1,0 mm² z zaciskiem śrubowym M5. Sprawdzają się zarówno w instalacjach przemysłowych, jak i domowych.

• Łączenie przewodów w rozdzielnicach elektrycznych – podłączanie aparatury modułowej, wyłączników, styczników.
• Montaż w szafach sterowniczych oraz puszkach przyłączeniowych – do połączeń sygnałowych i zasilających.
• Instalacje automatyki budynkowej – przyłączanie czujników, siłowników, przekaźników.
• Prace serwisowe i remontowe – szybkie zastępowanie uszkodzonych końcówek lub tworzenie nowych połączeń.

Wskazówki Montażowe

Montaż końcówek kablowych wymaga użycia odpowiednich narzędzi (zaciskarki) oraz wiedzy z zakresu elektroinstalacji. Prace powinien wykonywać wyłącznie personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz przekrój przewodu zgodnie z obciążeniem prądowym. Końcówkę należy zacisnąć na oczyszczonej końcówce przewodu przy użyciu zaciskarki dedykowanej do izolowanych tulejek. Po zaciśnięciu sprawdź mechaniczne mocowanie oraz brak uszkodzeń izolacji. Dokładność wykonania połączenia wpływa na jego trwałość i bezpieczeństwo.

FAQ

• Jaki jest maksymalny prąd dla tej końcówki? Producent nie podaje wartości znamionowej prądu – parametr ten zależy od przekroju przewodu, rodzaju obciążenia i warunków montażu. Należy go dobrać zgodnie z normami instalacyjnymi (np. dla przewodu 1,0 mm² w instalacjach 230/400 V typowy prąd obciążenia wynosi do 10-16 A w zależności od rodzaju ułożenia).
• Czy końcówka nadaje się do przewodów linkowych? Tak, izolowana tulejka widełkowa jest przystosowana do przewodów jedno- i wielodrutowych o przekroju 1,0 mm². Zaleca się stosowanie końcówek tulejkowych (tulejek) w przypadku przewodów linkowych – w tym przypadku konstrukcja widełkowa może wymagać dodatkowego zabezpieczenia (np. tulejka na drucie).
• Jaki stopień ochrony IP zapewnia izolacja? Izolacja końcówki nie jest klasyfikowana w systemie IP – służy wyłącznie do ochrony przed zwarciem i dotykiem bezpośrednim. Stopień ochrony całego połączenia zależy od obudowy, w której jest zamontowane.
