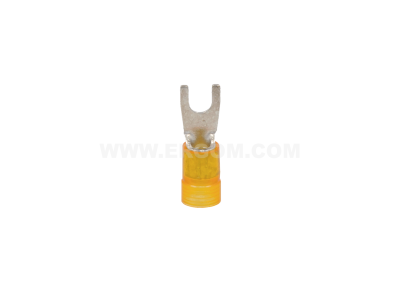

Końcówka kablowa widełkowa izolowana KWI 6/4 PC przekrój: 6mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-02030301800 Ergom

Alternatywny kod produktu: KWI 6/4 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 6/4 (symbol E09KO-02030301800) przeznaczona jest do zakańczania przewodów o przekroju 6 mm² i łączenia ich z elementami instalacji za pomocą śruby M4. Wykonana z cynowanej miedzi, zapewnia niską rezystancję styku i odporność na korozję. Izolacja z poliwęglanu chroni przed przypadkowym zwarciem i zwiększa trwałość połączenia. Opakowanie zawiera 100 sztuk.

• Przekrój 6 mm² oraz otwór M4: dedykowane dla przewodów o średniej mocy – umożliwiają pewne i powtarzalne połączenie w listwach zaciskowych, rozłącznikach i aparaturze modułowej.
• Cynowana miedź (CuSn): doskonałe przewodnictwo elektryczne oraz ochrona przed utlenianiem – gwarancja niskiego spadku napięcia i długiej żywotności połączenia.
• Izolacja z poliwęglanu (PC): wysoka wytrzymałość mechaniczna i termiczna (do ok. 125°C wg powszechnych właściwości materiału) – zabezpiecza przed zwarciem i uszkodzeniami podczas montażu.
• Konstrukcja widełkowa: umożliwia szybkie przykręcenie i odkręcenie bez demontażu przewodu – ułatwia pracę serwisową i modyfikacje instalacji.
• Opakowanie 100 sztuk: wystarczający zapas do typowych prac instalacyjnych – oszczędność czasu i kosztów przy większych projektach.

Zgodność z Normami

Końcówka kablowa KWI 6/4 produkowana jest zgodnie z ogólnie przyjętymi standardami europejskimi dla złączek kablowych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Produkt przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z normą IEC 60364 (brak konkretnego numeru normy w danych źródłowych – opis ogólny na podstawie standardów branżowych).

Zastosowanie

Końcówka widełkowa izolowana KWI 6/4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, wibracjoodporne połączenie przewodu z urządzeniem lub szyną przyłączeniową. Sprawdza się w następujących scenariuszach:

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – przykręcanie do wyłączników, styczników, listew zaciskowych.
• Montaż w układach automatyki przemysłowej i sterowania – łatwy demontaż w razie potrzeby rekonfiguracji.
• Połączenia w szafach sterowniczych, gdzie ograniczona przestrzeń wymaga kompaktowych, a jednocześnie pewnych złącz.
• Instalacje fotowoltaiczne i teletechniczne – odporność na drgania i korozję.

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonany przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe, w zależności od rodzaju instalacji). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Zaciskaj końcówkę na przewodzie za pomocą odpowiedniej praski zaciskowej (zalecana np. praska o profilu trapezowym lub kwadratowym dostosowana do przekroju 6 mm²). Po zaciśnięciu przykręć końcówkę do śruby M4 momentem zgodnym z dokumentacją urządzenia (zwykle 1,5–2,5 Nm w zależności od materiału bazy). Dobierz przekrój przewodu ciągłego do prądu obciążenia zgodnie z normami (np. 6 mm² Cu dla prądu do ok. 41 A wg PN-IEC 60364-5-523).

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka KWI 6/4 przeznaczona jest dla przewodów o przekroju 6 mm², zarówno drutowych, jak i linkowych. Należy jednak użyć odpowiedniej praski i tulejki redukcyjnej, jeśli przewód ma bardzo drobne żyły.
• Czy izolacja poliwęglanowa jest odporna na wysoką temperaturę? Poliwęglan charakteryzuje się odpornością termiczną do ok. 125°C (temperatura ciągła). W typowych warunkach pracy instalacji (do 70°C) izolacja nie ulegnie uszkodzeniu. Unikaj bezpośredniego kontaktu z gorącymi elementami.
• Jak sprawdzić poprawność zaciśnięcia? Po zaciśnięciu przewód nie powinien wysuwać się z końcówki przy lekkim pociągnięciu. Wizualnie izolacja powinna być równo osadzona, a oczko widełkowe nieodkształcone. Zalecane jest użycie próbnika siły zrywającej w przypadku dużych partii.
