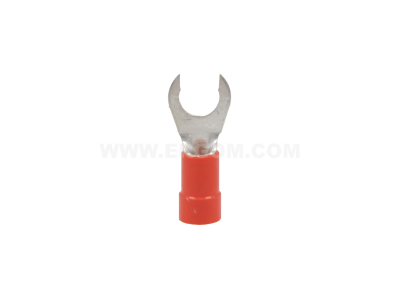

Końcówka kablowa widełkowa izolowana KWI 10/8 przekrój: 10mm2, otwór pod śrubę M8 | E09KO-02030103100 Ergom

Alternatywny kod produktu: KWI 10/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana KWI 10/8 o symbolu E09KO-02030103100 przeznaczona jest do przewodów o przekroju 10 mm² i otworze montażowym M8. Izolowana obudowa chroni przed przypadkowym zwarciem, a konstrukcja widełkowa umożliwia szybki montaż i demontaż bez całkowitego odkręcania śruby. Precyzyjne wykonanie gwarantuje niską rezystancję styku i niezawodność połączenia.

• Przekrój 10 mm²: optymalny kontakt elektryczny dla przewodów o tym przekroju – minimalizuje spadek napięcia i ryzyko przegrzania.
• Otwór na śrubę M8: pasuje do standardowych zacisków, szyn i listew z gwintem M8 – uniwersalność zastosowania.
• Izolowana obudowa: zapobiega zwarciom i zwiększa bezpieczeństwo w rozdzielnicach i puszkach.
• Kształt widełkowy: ułatwia montaż i serwis – nie trzeba całkowicie odkręcać śruby, wystarczy poluzować i wsunąć końcówkę.
• Materiał miedziany z izolacją: wysoka przewodność i odporność na korozję – długa żywotność połączenia.

Zgodność z Normami

Końcówka kablowa widełkowa izolowana KWI 10/8 spełnia wymagania obowiązujących norm europejskich dotyczących końcówek kablowych i posiada certyfikat CE. Produkt przeznaczony do użytku w instalacjach niskiego napięcia zgodnych z normą IEC/EN 60998 oraz krajowymi przepisami.

Zastosowanie

Końcówka widełkowa izolowana KWI 10/8 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i szybkie przyłączenie przewodu o przekroju 10 mm² do zacisków śrubowych M8.

• Przyłączanie przewodów w rozdzielnicach i tablicach sterowniczych – bezpieczne połączenie z szynami i aparaturą modułową.
• Podłączanie zasilania do silników, grzejników i innych odbiorników – niska rezystancja styku zapobiega nagrzewaniu.
• Montaż w puszkach przyłączeniowych i szafach automatyki – izolacja chroni przed przypadkowym dotykiem.
• W instalacjach przemysłowych i budynkowych – szybka wymiana bez odkręcania śruby do końca.

Wskazówki Montażowe

Montaż końcówki kablowej widełkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciąć na przewodzie odpowiednim narzędziem (zaciskarka do końcówek oczkowych) zgodnie z instrukcją producenta. Przekrój przewodu musi odpowiadać przekrojowi końcówki (10 mm²). Moment dokręcania śruby M8 należy dobrać według dokumentacji technicznej złącza – zazwyczaj w zakresie 6–10 Nm dla połączeń miedzianych. Po montażu sprawdź siłę osadzenia przewodu oraz brak uszkodzeń izolacji.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka KWI 10/8 jest przeznaczona zarówno do przewodów jednożyłowych, jak i linkowych o przekroju 10 mm². Przed zaciśnięciem należy odpowiednio przygotować koniec przewodu – usunąć izolację na długość zgodną z tulejką końcówki.
• Jaki moment dokręcania śruby M8 jest zalecany? W danych producenta nie podano konkretnej wartości. Należy stosować się do zaleceń dla danego złącza – typowo dla śrub M8 w połączeniach miedzianych wynosi on 6–10 Nm. Zawsze sprawdź dokumentację techniczną urządzenia.
• Czy izolacja końcówki jest odporna na podwyższone temperatury? Izolacja wykonana jest z tworzywa termoplastycznego stosowanego w standardowych warunkach pracy (do ok. 85°C). W przypadku zastosowań w wysokich temperaturach należy wybrać końcówkę z izolacją dedykowaną do takich warunków – brak danych producenta dla tej wersji.
