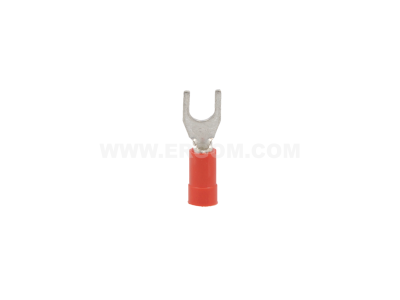

Końcówka kablowa widełkowa izolowana KWI 1/4 W przekrój: 1,0mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-02030200100 Ergom

Alternatywny kod produktu: KWI 1/4 W (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa widełkowa izolowana typu KWI o przekroju 1,0 mm² z otworem pod śrubę M4 to sprawdzone rozwiązanie do wykonywania bezpiecznych połączeń przewodów na zaciskach śrubowych. Dzięki izolowanej tulejce eliminuje ryzyko przypadkowego kontaktu z metalowym rdzeniem, a widełkowy kształt ułatwia montaż i demontaż bez konieczności całkowitego odkręcania śruby. Opakowanie zawiera 100 sztuk, co zapewnia oszczędność czasu i środków przy większych instalacjach. Produkt oznaczony symbolem E09KO-02030200100.

• Przekrój przewodu 1,0 mm²: Dedykowany do przewodów o tym przekroju – gwarantuje właściwe dociśnięcie i niski opór przejścia, co minimalizuje straty energii i ryzyko nagrzewania się połączenia.
• Otwór pod śrubę M4: Pasuje do standardowych zacisków śrubowych o gwincie M4 – uniwersalne zastosowanie w rozdzielnicach, puszkach i urządzeniach.
• Izolacja w kolorze (zazwyczaj czerwony): Ułatwia identyfikację przekroju, a także zabezpiecza przed dotykiem części metalowej pod napięciem.
• Widełkowy kształt: Umożliwia szybkie podłączenie i odłączenie przewodu bez całkowitego wykręcania śruby – przydatne przy częstej zmianie konfiguracji.
• Opakowanie 100 sztuk: Ekonomiczne rozwiązanie do montażu w wielu obwodach – zmniejsza liczbę zamówień i zapewnia zapas na przyszłe prace.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z obowiązującymi normami europejskimi dla końcówek kablowych izolowanych. Produkt posiada oznaczenie CE potwierdzające zgodność z wymaganiami dyrektyw unijnych. Brak szczegółowych numerów norm w dokumentacji produktu, jednak przeznaczenie i jakość wykonania odpowiadają standardom stosowanym w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Końcówka widełkowa izolowana sprawdza się wszędzie tam, gdzie wymagane jest pewne i łatwe w demontażu połączenie przewodu z zaciskiem śrubowym. Stosowana jest zarówno w instalacjach stałych, jak i tymczasowych.

• Podłączanie przewodów w rozdzielnicach elektrycznych (zaciski aparatury modułowej, listwy zaciskowe).
• Łączenie przewodów w puszkach instalacyjnych oraz w urządzeniach sterujących i sygnalizacyjnych.
• Montaż w szafach sterowniczych i panelach automatyki – tam, gdzie przewód ma być szybko odłączany.
• Prace serwisowe i modernizacyjne – możliwość wielokrotnego montażu i demontażu bez uszkodzenia końcówki.

Wskazówki Montażowe

Montaż końcówek kablowych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania końcówki użyj dedykowanych narzędzi (zaciskarki do tulejek izolowanych) – zapewni to trwałe i pewne połączenie mechaniczne. Przekrój przewodu musi być zgodny z przekrojem końcówki (1,0 mm²). Po zaciśnięciu sprawdź, czy izolacja nie jest uszkodzona. Dokręcaj śrubę zacisku z momentem zgodnym z dokumentacją danego urządzenia – zbyt słabe dokręcenie grozi iskrzeniem, zbyt mocne – uszkodzeniem gwintu.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka widełkowa izolowana KWI jest przeznaczona do przewodów linkowych (wielożyłowych) o przekroju 1,0 mm². Przed zaciskaniem zdejmij izolację na odpowiednią długość i wsuń wszystkie żyły do tulejki.
• Jaki jest maksymalny prąd dla tej końcówki? Producent nie podaje wartości prądu znamionowego – dobór końcówki do obciążenia należy do projektanta lub instalatora, uwzględniając przekrój przewodu i dopuszczalne temperatury pracy. Dla przewodu 1,0 mm² w typowych warunkach instalacyjnych obciążalność prądowa wynosi ok. 10-15 A (zależnie od sposobu ułożenia).
• Czy izolacja końcówki jest odporna na temperatury? Izolacja wykonana z materiału termoplastycznego (najczęściej PVC) wytrzymuje typowe temperatury pracy przewodów do około +70°C (dla stałej pracy). Nie należy stosować w miejscach o podwyższonej temperaturze bez sprawdzenia specyfikacji producenta.
