Końcówka kablowa oczkowa L-RB 6 1.5-2.5 M6 | 63104190 Lapp Kabel

Opis i Kluczowe Cechy

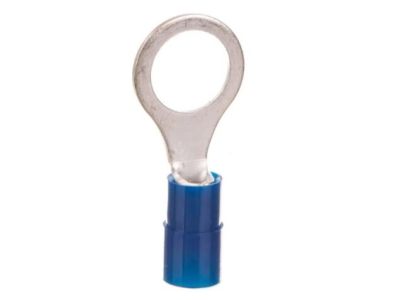

Końcówka kablowa oczkowa L-RB 6 (symbol 63104190) o przekroju 1,5–2,5 mm² z gwintem M6 to wyrób miedziany cynowany, przeznaczony do trwałego połączenia przewodów z aparaturą elektryczną i szafami sterowniczymi. Wyposażona w lejkowaty kształt końcówki (EASY-ENTRY) ułatwiający wprowadzenie żyły, co skraca czas montażu i minimalizuje ryzyko uszkodzenia izolacji.

• Przekrój 1,5–2,5 mm²: Kompatybilna z przewodami o średnich obciążeniach prądowych, stosowanymi w instalacjach sterowniczych i rozdzielczych.
• Gwint M6: Zapewnia pewne połączenie z zaciskami śrubowymi w aparaturze modułowej i osprzęcie elektrycznym.
• Miedź elektrolityczna cynowana: Wysoka przewodność elektryczna i odporność na korozję – gwarancja długotrwałej niezawodności połączenia.
• Lejkowaty kształt Easy-Entry: Umożliwia szybkie i intuicyjne wprowadzenie żyły przewodu, eliminując konieczność precyzyjnego pozycjonowania.
• Kolor niebieski: Ułatwia identyfikację rozmiaru i typów końcówek w szafach sterowniczych.

Zgodność z Normami

Końcówka spełnia wymagania norm europejskich dotyczących materiałów przewodzących i połączeń elektrycznych. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Końcówki kablowe L-RB 6 znajdują zastosowanie w instalacjach wymagających trwałych i bezpiecznych połączeń przewodów z aparaturą modułową, szafami sterowniczymi oraz innymi urządzeniami elektrycznymi.

• Mocowanie przewodów w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Podłączanie przewodów sterowniczych do aparatów modułowych (np. styczników, przekaźników).
• Zakończenia kabli w systemach automatyki przemysłowej.
• Identyfikacja i organizacja obwodów w instalacjach elektrycznych.

Wskazówki Montażowe

Montaż końcówek powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować (ściągnąć izolację, oczyścić żyłę) i wprowadzić w lejkowatą część końcówki, dociskając ją wkładką zagniatającą PEW 12.060. Gwint M6 należy dokręcić z odpowiednim momentem siły (zgodnie z dokumentacją techniczną aparatury). Unikać nadmiernego zginania przewodu w miejscu połączenia.

FAQ

• Jaki wkład zagniatający pasuje do końcówki L-RB 6? Do montażu końcówki należy użyć wkładki zagniatającej PEW 12.060, która zapewnia optymalne połączenie z przewodem o przekroju 1,5–2,5 mm².
• Czy końcówka nadaje się do zastosowań zewnętrznych? Końcówka wykonana z miedzi cynowanej nie jest odporna na warunki atmosferyczne. Zalecana jest do stosowania wewnątrz pomieszczeń lub w obudowach zabezpieczających.
• Jaki jest maksymalny prąd roboczy dla tej końcówki? Maksymalny prąd zależy od zastosowanej aparatury i warunków instalacyjnych. Końcówka o przekroju 1,5–2,5 mm² standardowo obsługuje obciążenia typowe dla instalacji sterowniczych (do kilkunastu amperów).
