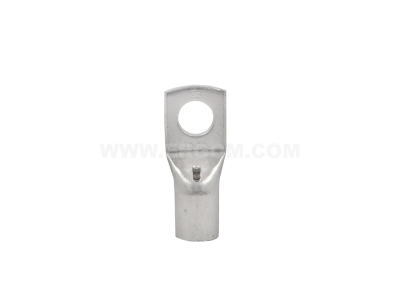

Końcówka kablowa KORo 50/12 przekrój: 50mm2, otwór pod śrubę M12 | E11KM-01020202602 Ergom

Alternatywny kod produktu: KORo 50/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa KORo 50/12 (symbol E11KM-01020202602) przeznaczona jest do trwałego łączenia przewodów o przekroju 50 mm² z aparaturą modułową, szynami zbiorczymi oraz listwami przyłączeniowymi. Otwór montażowy M12 umożliwia pewne skręcenie z zaciskami śrubowymi o średnicy 12 mm. Szerokość i długość końcówki dobrano tak, aby zachować optymalną powierzchnię styku i minimalną rezystancję przejścia.

• Przekrój przewodu 50 mm²: zapewnia bezpieczne przewodzenie wysokich prądów w obwodach głównych, transformatorowych i zasilających bez nadmiernego nagrzewania się złącza.
• Otwór montażowy M12: pasuje do standardowych śrub M12 stosowanych w rozdzielnicach, aparatach i szynach, co ułatwia szybki i powtarzalny montaż.
• Konstrukcja typu KORo (końcówka oczkowa): wykonana z wysokiej jakości materiału zapewniającego dobrą przewodność i odporność na korozję, a kształt oczka gwarantuje stabilne połączenie śrubowe.
• Kompatybilność z narzędziami do zaciskania: możliwość zastosowania standardowych zaciskarek do końcówek tulejkowych i oczkowych (wg DIN), co zapewnia powtarzalność procesu i jakość połączenia.
• Uniwersalne zastosowanie: dedykowana do przewodów miedzianych, stosowana w instalacjach przemysłowych i budynkowych, w rozdzielnicach głównych i podrozdzielniach.

Zgodność z Normami

Końcówka kablowa KORo 50/12 została zaprojektowana zgodnie z obowiązującymi standardami branżowymi oraz posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami norm dotyczących łączeń kablowych (w tym wytrzymałości mechanicznej i parametrów elektrycznych). Dokładne numery norm znajdują się w dokumentacji technicznej produktu.

Zastosowanie

Końcówka kablowa KORo 50/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu o dużym przekroju z elementami instalacji elektrycznej.

• Przyłączanie przewodów zasilających do wyłączników głównych, rozłączników i styczników w rozdzielnicach.
• Łączenie kabli z szynami zbiorczymi w rozdzielnicach głównych (RG) i podrozdzielniach przemysłowych.
• Montaż w polach przyłączeniowych transformatorów, agregatów prądotwórczych i układów kompensacji mocy biernej.
• Stosowanie w instalacjach fotowoltaicznych – po stronie DC do łączenia przewodów paneli z inwerterem.

Wskazówki Montażowe

Montaż końcówki kablowej KORo 50/12 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę montuje się na przewodzie za pomocą odpowiedniej zaciskarki (zalecany profil zacisku zgodny z dokumentacją producenta). Połączenie śrubowe dokręca się momentem określonym w instrukcji montażu – dla śruby M12 typowy zakres to ok. 20–30 Nm (szczegółowe wartości sprawdzić w dokumentacji). Przekrój przewodu powinien być dobrany do obciążenia prądowego oraz dopuszczalnych spadków napięcia. Po zamontowaniu należy sprawdzić poprawność zacisku i dokręcenia śruby.

FAQ

• Jaki przekrój przewodu obsługuje końcówka KORo 50/12? Końcówka przeznaczona jest do przewodów o przekroju 50 mm². Materiałem przewodu może być miedź (standardowo), szczegóły dotyczące aluminium należy sprawdzić w dokumentacji producenta.
• Jaki otwór montażowy ma ta końcówka? Otwór na śrubę ma średnicę 12 mm (M12), co odpowiada standardowym śrubom stosowanym w aparaturze modułowej i szynach zbiorczych.
• Czy do montażu potrzebuję specjalnej zaciskarki? Tak, do prawidłowego zaciśnięcia końcówki na przewodzie należy użyć zaciskarki z odpowiednim profilem (np. trapezowym lub 6-kątnym) dedykowanej do końcówek oczkowych o przekroju 50 mm². Stosowanie niewłaściwych narzędzi może skutkować nieprawidłowym połączeniem.
