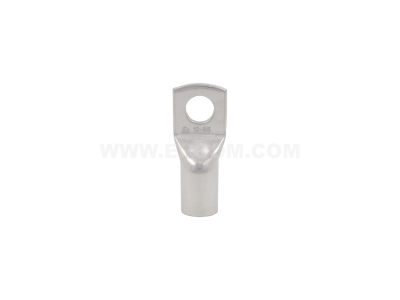

Końcówka kablowa KOR 95/12 przekrój: 95mm2, otwór pod śrubę M12 | E11KM-01020106102 Ergom

Alternatywny kod produktu: KOR 95/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa KOR 95/12 (symbol E11KM-01020106102) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 95 mm². Wyposażona w otwór montażowy M12, umożliwia trwałe i bezpieczne połączenie z szyną lub listwą zaciskową w rozdzielnicach oraz szafach sterowniczych. Konstrukcja końcówki zapewnia niską rezystancję przejścia oraz wysoką wytrzymałość mechaniczną połączenia.

• Przekrój przewodu 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i rozgałęźnych – gwarantuje niskie straty mocy i pewny styk elektryczny.
• Otwór montażowy M12: standardowy wymiar otworu pasujący do śrub M12, ułatwia szybki montaż na szynach, listwach lub aparatach modułowych.
• Konstrukcja oczkowa (KOR): zapewnia dużą powierzchnię styku, co przekłada się na stabilne połączenie odporne na drgania i obciążenia mechaniczne.
• Przeznaczona do zaciskania: profesjonalne zaciskanie odpowiednią zaciskarką gwarantuje trwałość połączenia i powtarzalność parametrów elektrycznych.
• Uniwersalne zastosowanie: odpowiednia zarówno do przewodów miedzianych, jak i aluminiowych (po zastosowaniu odpowiednich tulejek) – w zależności od wymagań instalacji.

Zgodność z Normami

Końcówka kablowa KOR 95/12 została zaprojektowana zgodnie z ogólnie przyjętymi standardami branżowymi (normy DIN/EN) oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i niezawodności połączeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka kablowa KOR 95/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju z elementami szafy sterowniczej lub rozdzielnicy.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Podłączanie kabli zasilających do aparatów modułowych (wyłączniki, styczniki) oraz przekładników prądowych.
• Montaż w szafach sterowniczych i automatyce przemysłowej – tam, gdzie wymagany jest otwór M12.
• Instalacje w energetyce odnawialnej, np. przyłączanie paneli fotowoltaicznych do inwerterów (kable DC o dużym przekroju).

Wskazówki Montażowe

Montaż końcówki kablowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Do zaciskania używać profesjonalnej zaciskarki hydraulicznej lub dźwigniowej z matrycą odpowiednią dla przekroju 95 mm². Po zaciskaniu sprawdzić wytrzymałość mechaniczną połączenia. Dokręcenie śruby M12 należy wykonać zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodu dobrać do obciążenia instalacji.

FAQ

• Do jakich przewodów przeznaczona jest końcówka KOR 95/12? Końcówka jest dedykowana do przewodów o przekroju 95 mm². Może być stosowana zarówno do żył miedzianych, jak i aluminiowych (w tym drugim przypadku zaleca się użycie odpowiednich tulejek przejściowych).
• Jaki otwór montażowy posiada końcówka? Otwór o średnicy M12, co odpowiada standardowym śrubom montażowym. Umożliwia to bezpośrednie mocowanie do szyn, listew lub zacisków aparatury.
• Czy do montażu wymagane jest specjalne narzędzie? Tak, końcówkę należy zaciąć za pomocą zaciskarki hydraulicznej lub dźwigniowej z odpowiednią matrycą dla przekroju 95 mm². Niezalecane jest lutowanie ani inne metody łączenia, które mogą osłabić połączenie.
