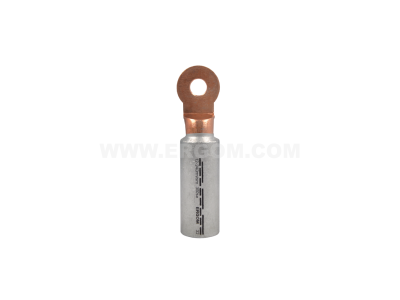

Końcówka kablowa KCA 50/8 przekrój: 50mm2, otwór pod śrubę M8 | E13KC-01010101000 Ergom

Alternatywny kod produktu: KCA 50/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa KCA 50/8 (symbol E13KC-01010101000) to element łączeniowy przeznaczony do przyłączania przewodów o przekroju 50 mm² za pomocą śruby M8. Dzięki dużemu przekrojowi zapewnia pewne i bezpieczne połączenie w obwodach o znacznym obciążeniu prądowym, minimalizując rezystancję styku i ryzyko przegrzania.

• Przekrój przewodu 50 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużej obciążalności prądowej, stosowanych w głównych obwodach zasilających i rozdzielnicach.
• Otwór pod śrubę M8: Pasuje do standardowych śrub M8, co ułatwia montaż na szynach, listwach zaciskowych lub bezpośrednio do aparatury modułowej.
• Solidne wykonanie (miedź cynowana? – brak danych): Standardowo końcówki tego typu produkowane są z miedzi cynowanej, zapewniającej odporność na korozję i niską rezystancję przejścia.
• Uniwersalne zastosowanie: Nadaje się do przewodów jedno- i wielodrutowych o przekroju 50 mm², kompatybilna z typowymi narzędziami do zaciskania.
• Łatwy montaż: Prosta konstrukcja – wystarczy zdjąć izolację, włożyć przewód i zaciągnąć końcówkę, a następnie dokręcić śrubę M8 odpowiednim momentem.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących końcówek kablowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i niskiego napięcia.

Zastosowanie

Końcówka kablowa KCA 50/8 sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o dużym przekroju:

• W rozdzielnicach głównych i podrozdzielnicach do przyłączania kabli zasilających do listew zaciskowych, szyn zbiorczych lub wyłączników nadprądowych.
• W szafach sterowniczych i automatyce budynkowej do podłączania przewodów zasilających urządzenia o dużym poborze mocy (np. pompy, silniki, piece).
• W instalacjach przemysłowych i energetycznych, gdzie niezawodność połączenia ma krytyczne znaczenie dla bezpieczeństwa.
• Do łączenia przewodów ochronnych (PE, PEN) o przekroju 50 mm² w układach sieciowych.

Wskazówki Montażowe

Montaż końcówki kablowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV oraz powyżej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do zaciskania przewodu o przekroju 50 mm² użyj odpowiedniej prasy hydraulicznej lub dźwigniowej z matrycami dobranymi do rozmiaru końcówki. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Dokręć śrubę M8 momentem zgodnym z dokumentacją producenta (typowy zakres 6–10 Nm, ale należy zweryfikować w instrukcji). Przekrój przewodu musi być zgodny z normami (np. PN-HD 60364) i obciążalnością prądową w danej instalacji. Po zamontowaniu zaleca się pomiar rezystancji przejścia.

FAQ

• Czy końcówka KCA 50/8 nadaje się do przewodów miedzianych? Tak, standardowo końcówki kablowe tego typu przeznaczone są do przewodów miedzianych jedno- i wielodrutowych. Do przewodów aluminiowych wymagane są specjalne końcówki bimetaliczne.
• Jaki jest stopień ochrony IP końcówki? Jako element łączeniowy końcówka kablowa nie ma przypisanego stopnia ochrony IP – jego poziom zależy od obudowy lub rozdzielnicy, w której jest zamontowana.
• Czy do montażu wymagane jest specjalne narzędzie? Tak, do zaciskania końcówki o przekroju 50 mm² zaleca się użycie prasy hydraulicznej z odpowiednią matrycą. Montaż ręczny szczypcami nie daje odpowiedniej siły zacisku i może skutkować słabym połączeniem.
