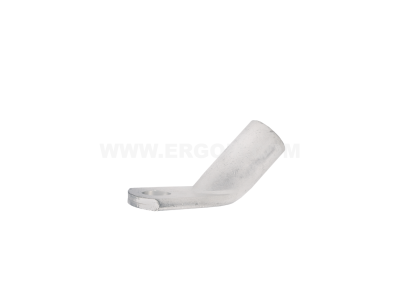

Końcówka kablowa K45D 95/10 przekrój: 95mm2, otwór pod śrubę M10 /10 | E11KM-02030202602 Ergom

Alternatywny kod produktu: K45D 95/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa K45D (symbol E11KM-02030202602) przeznaczona do przewodów o przekroju 95 mm² z otworem montażowym M10. Zapewnia pewne i trwałe połączenie w obwodach o dużym przekroju, co przekłada się na niską rezystancję styku i bezpieczeństwo instalacji.

• Przekrój 95 mm²: dedykowana do przewodów o dużej średnicy, stosowanych w obwodach głównych rozdzielnic i szaf sterowniczych.
• Otwór montażowy M10: umożliwia pewne mocowanie na śrubie lub szynie zaciskowej, gwarantując stabilny kontakt elektryczny.
• Kompaktowa konstrukcja: końcówka wykonana w standardzie K45D, zapewnia łatwe zaciskanie i trwałość mechaniczną.
• Wszechstronność zastosowania: odpowiednia do łączenia przewodów miedzianych w instalacjach przemysłowych i budynkowych.
• Bezpieczne połączenie: prawidłowo zaciśnięta końcówka zapobiega przegrzewaniu się złączy w warunkach obciążenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących końcówek kablowych oraz posiada oznakowanie CE. Zgodność z normami zapewnia bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Końcówka kablowa K45D 95/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie przewodów o dużym przekroju:

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Montaż przewodów w szafach sterowniczych i automatyce przemysłowej.
• Łączenie przewodów w instalacjach fotowoltaicznych i energetycznych.
• Zaciskanie na przewodach doprowadzających do aparatów modułowych (wyłączniki, styczniki) o dużym obciążeniu prądowym.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie.

• Przygotuj przewód: usuń izolację na długość odpowiednią do końcówki, zachowując czystość żył.
• Nałóż końcówkę na odizolowany przewód i zaciśnij profesjonalną prasą zaciskową z matrycą dedykowaną do przekroju 95 mm².
• Sprawdź, czy zaciśnięcie jest pewne, a końcówka nie przesuwa się po przewodzie.
• Dokręć śrubę otworu M10 momentem zgodnym z dokumentacją techniczną urządzenia, do którego podłączasz końcówkę.
• Używaj przewodów o przekroju dostosowanym do prądu obciążenia – dla końcówki 95 mm² odpowiednie są przewody o przekroju 95 mm² (Cu).

FAQ

• Do jakich przewodów stosuje się końcówkę K45D 95/10? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 95 mm² (linka lub drut) z otworem montażowym M10.
• Czy końcówka wymaga specjalnego narzędzia do zaciskania? Tak, zaleca się użycie prasy zaciskowej z matrycą dostosowaną do przekroju 95 mm² oraz końcówek typu K45D. Ręczne zaciskanie nie zapewni odpowiedniej siły i trwałości połączenia.
• Jaki jest stopień ochrony końcówki? Stopień ochrony nie jest określany dla samej końcówki. Podczas montażu w rozdzielnicy osłona obudowy decyduje o finalnym IP – dla typowych zastosowań w szafach sterowniczych przyjmuje się IP20 (brak ochrony przed wilgocią).
