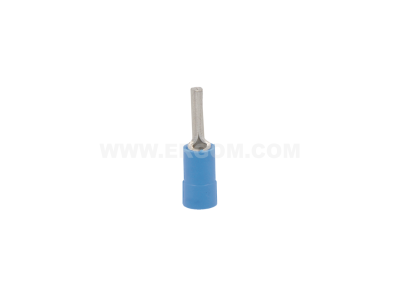

Końcówka kablowa igiełkowa izolowana Cu, KII 2,5-10 przekrój: 2,5mm2 dł. 10mm (opak 100szt) | E09KO-02040100500 Ergom

Alternatywny kod produktu: KII 2,5-10 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa igiełkowa izolowana z poliamidu, oznaczona symbolem E09KO-02040100500, przeznaczona do przewodów o przekroju 2,5 mm² i długości igły 10 mm. Dzięki izolowanej tulejce poliamidowej końcówka umożliwia wkręcenie w zacisk kostki litego pręta miedzianego zamiast giętkiej linki – co eliminuje ryzyko wysuwania się pojedynczych żył i zapewnia trwałe, pewne połączenie elektryczne. Opakowanie zbiorcze 100 sztuk ułatwia zaopatrzenie przy większych instalacjach.

• Przekrój 2,5 mm²: optymalny dla typowych obwodów oświetleniowych, gniazd wtykowych i sterowania – zapewnia odpowiednią przewodność bez nadmiernego obciążania zacisku.
• Długość igły 10 mm: dostosowana do standardowych zacisków śrubowych w kostkach i rozłącznikach – ułatwia prawidłowe wprowadzenie i dokręcenie bez ryzyka uszkodzenia izolacji.
• Izolacja poliamidowa (PA): wytrzymała mechanicznie i odporna na temperatury występujące w instalacjach – zabezpiecza przed przypadkowym zwarciem z sąsiednimi przewodami.
• Miedź cynowana: odporna na korozję i utlenianie, zapewnia niską rezystancję styku i długotrwałą niezawodność połączenia.
• Opakowanie 100 sztuk: ekonomiczne dla instalatorów i serwisantów – wystarczający zapas do kilku rozdzielnic lub szaf sterowniczych.

Zgodność z Normami

Końcówka igiełkowa została zaprojektowana zgodnie z wymaganiami norm europejskich dla złączek do przewodów (seria PN-EN 60998). Produkt posiada oznaczenie CE i spełnia standardy bezpieczeństwa elektrycznego obowiązujące w Unii Europejskiej. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Końcówka igiełkowa izolowana dedykowana jest do szybkiego i pewnego łączenia linek miedzianych w zaciskach śrubowych – szczególnie tam, gdzie ważna jest powtarzalność połączenia i ochrona przed wysnuwaniem żył. Stosowana w instalacjach niskiego napięcia (do 450/750 V) oraz w sterowaniu i automatyce.

• Przyłączanie przewodów giętkich do zacisków kostek elektrycznych w rozdzielnicach.
• Zakończenie linek w puszkach instalacyjnych – ułatwia wpięcie do gniazd łączeniowych.
• W szafach sterowniczych i rozdzielniach przemysłowych – do styczników, przekaźników, wyłączników.
• W systemach automatyki budynkowej – do podłączania czujników, siłowników i modułów wejść/wyjść.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód należy odizolować na długość odpowiadającą długości tulejki (ok. 10 mm), wsunąć linkę do końca w tulejkę, a następnie zaciśnąć dedykowanymi szczypcami do końcówek. Zacisk śrubowy w kostce dokręcać momentem zgodnym z dokumentacją producenta kostki. Przekrój przewodu musi być zgodny z przekrojem końcówki (2,5 mm²). Nie stosować do przewodów jednożyłowych (drutów).

FAQ

• Czy końcówka igiełkowa nadaje się do przewodów jednożyłowych? Nie – końcówka przeznaczona jest wyłącznie dla linek (przewodów wielożyłowych giętkich). W przypadku drutu stosuje się końcówki tulejkowe lub bezpośrednie wpięcie.
• Jakim narzędziem zaciśnąć końcówkę? Rekomendowane są szczypce zaciskowe z matrycą dostosowaną do przekroju 2,5 mm², np. typu półautomatycznego lub z regulacją siły. Zaciśnięcie wykonane zwykłymi kombinerkami może nie zapewnić trwałego połączenia.
• Czy izolacja poliamidowa jest odporna na wysoką temperaturę? Poliamid (PA) utrzymuje właściwości mechaniczne w zakresie typowych temperatur pracy instalacji (do ok. 80°C). W przypadku długotrwałej pracy blisko źródła ciepła (np. obciążone styczniki) zaleca się stosowanie końcówek z izolacją termoodporną.
