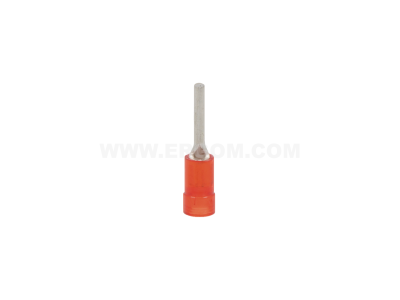

Końcówka kablowa igiełkowa izolowana Cu, KII 1-12 PC przekrój: 1,0mm2 dł. 12mm (opak 100szt) | E09KO-02040200300 Ergom

Alternatywny kod produktu: KII 1-12 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa igiełkowa izolowana Cu, oznaczona symbolem E09KO-02040200300 (typ KII 1-12 PC), przeznaczona jest do zakończania przewodów linkowych o przekroju 1,0 mm². Długość izolowanej tulejki wynosi 12 mm, co zapewnia optymalne dopasowanie do standardowych zacisków śrubowych. Produkt dostarczany jest w opakowaniu 100 sztuk, co ułatwia zaopatrzenie instalatora.

• Materiał: miedź elektrolityczna (Cu): gwarantuje niską rezystancję styku i doskonałe przewodnictwo prądu, co przekłada się na trwałe i bezproblemowe połączenie.
• Izolacja polamidowa: chroni przed przypadkowym zwarciem, a jednocześnie ułatwia włożenie końcówki do kostki – linka zostaje zastąpiona sztywnym prętem z litego metalu.
• Długość izolowanej części 12 mm: odpowiada standardowej głębokości zacisków w aparaturze modułowej i rozdzielnicach, co umożliwia pewne dokręcenie bez ryzyka wyślizgnięcia się przewodu.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisantów, pozwala na wygodne prowadzenie prac przy wielu obwodach.
• Przekrój 1,0 mm²: dedykowany do przewodów o tym przekroju, zapewnia prawidłowy zacisk i minimalizuje ryzyko poluzowania połączenia.

Zgodność z Normami

Końcówka kablowa KII 1-12 PC jest produkowana zgodnie z wymaganiami europejskich norm dotyczących złączek elektroinstalacyjnych. Posiada certyfikat CE, potwierdzający spełnienie podstawowych wymogów bezpieczeństwa i jakości. Brak w danych konkretnych numerów norm – produkt przeznaczony do ogólnego stosowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówka igiełkowa izolowana znajduje zastosowanie wszędzie tam, gdzie przewód linkowy musi być pewnie zamocowany w zacisku śrubowym – w rozdzielnicach, puszkach, aparaturze modułowej oraz sterowniczej.

• Zakończanie przewodów w kostkach zaciskowych aparatów modułowych (wyłączniki, styczniki, przyciski) – eliminuje ryzyko uszkodzenia linek przy dokręcaniu.
• Łączenie przewodów w puszkach instalacyjnych oraz rozdzielnicach – ułatwia uporządkowane i bezpieczne prowadzenie okablowania.
• Precyzyjne połączenia w układach automatyki budynkowej i sterowania – zapewnia powtarzalną jakość zacisku.
• Prace serwisowe i naprawcze – szybkie i pewne zakończenie przewodu bez potrzeby wymiany całego kabla.

Wskazówki Montażowe

Montaż końcówki kablowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia w instalacji. Przed zaciśnięciem należy zdjąć izolację przewodu na długość odpowiadającą metalowej tulejce końcówki (ok. 12 mm). Linkę włożyć do tulejki, a następnie zaciśnąć za pomocą profesjonalnych szczypiec zaciskowych dostosowanych do przekroju 1,0 mm². Dokręcanie w kostce śrubowej należy wykonać z momentem zgodnym z dokumentacją producenta aparatu. Nie wolno stosować końcówek uszkodzonych lub wcześniej zaciśniętych.

FAQ

• Do jakiego przekroju przewodu przeznaczona jest ta końcówka? Końcówka jest dedykowana do przewodów linkowych o przekroju 1,0 mm². Stosowanie z innymi przekrojami może prowadzić do nieprawidłowego zacisku.
• Czy końcówka nadaje się do wielokrotnego użytku? Nie, końcówka kablowa jest elementem jednorazowego użytku. Po zaciśnięciu nie należy jej ponownie używać, ponieważ może utracić właściwości mechaniczne i zwiększyć rezystancję styku.
• Czy izolacja polamidowa jest odporna na podwyższoną temperaturę? Producent nie podaje konkretnych parametrów termicznych. Izolacja polamidowa standardowo stosowana w tego typu końcówkach jest przystosowana do pracy w typowych warunkach eksploatacyjnych instalacji elektrycznych (temperatura otoczenia do ok. 70°C). W przypadkach specjalnych należy skonsultować się z producentem.
