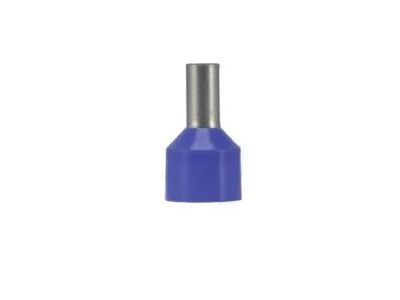

Końcówka kablowa HIG 2,5/12 DIN (100 szt.) | E08KH-02010701501 Ergom

Alternatywny kod produktu: HIG 2,5/12 DIN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa HIG 2,5/12 DIN (symbol E08KH-02010701501) to standardowe rozwiązanie do trwałych połączeń elektrycznych w rozdzielnicach, szafach sterowniczych i skrzynkach przyłączeniowych. Wykonana z miedzi elektrolitycznej, ocynowana w celu zwiększenia odporności na korozję i zapewnienia lepszego przewodnictwa. Przeznaczona do przewodów o przekroju 2,5 mm², z otworem montażowym M4 (średnica 4,3 mm) zgodnym ze standardem DIN.

• Przekrój 2,5 mm²: Zapewnia pewne połączenie dla typowych obwodów instalacji elektrycznej, kompatybilne z aparaturą modułową i osprzętem DIN.
• Materiał miedź elektrolityczna + ocynowanie: Wysoka przewodność elektryczna i odporność na utlenianie, co gwarantuje długotrwałą niezawodność połączeń.
• Otwarta tulejka DIN 12 mm: Umożliwia szybki montaż wkrętem lub śrubą z łbem sześciokątnym, zapewniając stabilne mocowanie przewodu.
• Standard DIN: Kompatybilność z szynami montażowymi TH35, powszechnie stosowanymi w szafach elektrycznych.
• Pakiet 100 sztuk: Duża ilość do masowych prac montażowych w instalacjach przemysłowych lub budowlanych.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46228-1 oraz dyrektyw unijnych, posiadając oznaczenie zgodności CE. Zapewnia zgodność z europejskimi standardami bezpieczeństwa dla połączeń elektrycznych.

Zastosowanie

Końcówka kablowa HIG 2,5/12 DIN znajduje zastosowanie w miejscach wymagających trwałych, bezpiecznych połączeń przewodów z aparaturą elektryczną.

• Montaż w rozdzielnicach niskiego napięcia – podłączenie przewodów fazowych, neutralnych i ochronnych.
• Szafy sterownicze i skrzynki przyłączeniowe – organizacja okablowania i ułatwienie późniejszych prac serwisowych.
• Instalacje przemysłowe – połączenia w maszynach i urządzeniach wymagających standardowych przewodów 2,5 mm².
• Puszki instalacyjne i tablice rozdzielcze – profesjonalne zakończenie przewodów przed ich podłączeniem do aparatury modułowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód należy przygotować poprzez zdjęcie izolacji na długości 12 mm, wprowadzić go do końcówki i zaciśnięcie przy użyciu odpowiedniego narzędzia do zaprasowywania końcówek. Po zaprasowaniu końcówka powinna być mocowana śrubą M4 na szynie DIN lub w odpowiednim gnieździe aparatu. Zaleca się stosowanie momentu dokręcania zgodnie z zaleceniami producenta aparatury.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej końcówki? Końcówka przeznaczona jest do przewodów o przekroju 2,5 mm² – mniejsze przekroje mogą powodować słabe połączenie, większe nie będą odpowiednio zaprasowane.
• Czy końcówka nadaje się do zastosowań zewnętrznych? Ze względu na brak informacji o klasie ochrony IP oraz materiałach, zaleca się stosowanie wyłącznie wewnątrz pomieszczeń suchych.
• Jakie narzędzie jest potrzebne do zaprasowania? Do prawidłowego zaprasowania końcówki wymagane jest użycie praski do końcówek DIN z odpowiednim profilowaniem szczęk do kształtu HIG 2,5/12.
