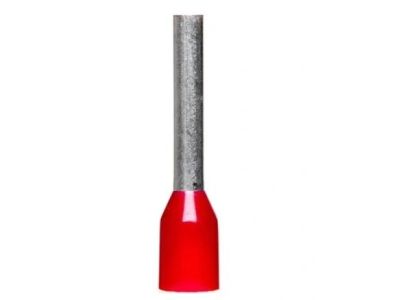

Końcówka kablowa HI 1/12 DIN ERHL 100 szt | E08KH-02010103802 Ergom

Opis i Kluczowe Cechy

Końcówka kablowa tulejkowa HI 1/12 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Wykonana z miedzi elektrolitycznej pokrytej warstwą cyny, końcówka gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie. Izolacja wykonana z poliamidu nie tylko ułatwia identyfikację przekroju, ale również pełni funkcję ochronną, redukując ryzyko zwarć oraz uszkodzeń mechanicznych żyły w miejscu jej wprowadzenia do zacisku.

• Przekrój znamionowy: Przystosowana do przewodów o przekroju 1 mm², co zapewnia optymalne dopasowanie do standardowych instalacji sterowniczych i sygnałowych.
• Długość tulejki: Część robocza o długości 12 mm pozwala na pewne osadzenie w głębokich zaciskach aparatury modułowej i listew zaciskowych.
• Materiał: Wysokiej jakości miedź cynowana galwanicznie eliminuje ryzyko powstawania ogniw galwanicznych na styku z innymi metalami.
• Izolacja: Poliamidowa tulejka izolacyjna zwiększa bezpieczeństwo pracy i ułatwia montaż przewodu w końcówce.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228/4, co jest kluczowe dla zapewnienia pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym renomowanych producentów. Zgodność z tą normą gwarantuje powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia, co jest niezbędne w instalacjach przemysłowych poddawanych regularnym przeglądom i certyfikacji.

Zastosowanie

Końcówki HI 1/12 DIN znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie wymagane jest połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi. Dzięki zastosowaniu tulejki, wszystkie druciki linki są skupione w jednej strukturze, co zapobiega ich rozwarstwianiu się podczas dokręcania zacisku i eliminuje ryzyko przegrzewania się punktu styku.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości części metalowej tulejki (ok. 12 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żyły: Odizolowany koniec przewodu należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych. Dobór odpowiedniej matrycy gwarantuje, że siła nacisku zostanie rozłożona równomiernie, tworząc gazoszczelne połączenie o niskiej rezystancji.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki serii HI są przeznaczone wyłącznie do miedzianych przewodów wielodrutowych (linek).
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
• Czy izolacja jest odporna na wysokie temperatury? Izolacja poliamidowa charakteryzuje się dobrą odpornością termiczną w standardowych warunkach pracy instalacji elektrycznych, zachowując swoje właściwości dielektryczne.
