Końcówka kablowa HI 1/10 DIN ERHL 100szt | E08KH-02010103602 Ergom

Opis i Kluczowe Cechy

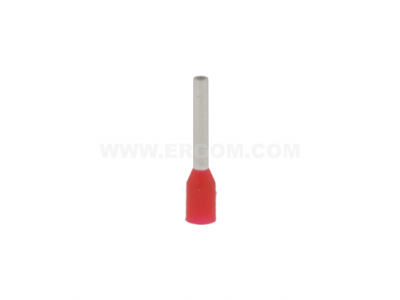

Końcówka kablowa tulejkowa izolowana HI 1/10 DIN marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Przekrój znamionowy wynoszący 1 mm² zapewnia optymalne dopasowanie do standardowych żył sterowniczych i zasilających, eliminując ryzyko rozwarstwiania się pojedynczych drucików (tzw. zjawisko 'siepania' żyły). Wykonanie z miedzi cynowanej galwanicznie gwarantuje nie tylko doskonałą przewodność elektryczną, ale również wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe w długofalowej eksploatacji rozdzielnic. Izolacja poliamidowa chroni przed zwarciami i ułatwia wprowadzanie przewodu do zacisku, zwiększając bezpieczeństwo pracy instalacji.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228 cz. 4, co gwarantuje pełną powtarzalność wymiarową oraz kompatybilność z profesjonalnymi narzędziami do zaciskania. Standaryzacja według DIN pozwala projektantom i wykonawcom na pewność, że końcówka zachowa parametry mechaniczne i elektryczne wymagane w najbardziej rygorystycznych projektach przemysłowych. Wykorzystane materiały są zgodne z dyrektywami środowiskowymi, co potwierdza wysoką jakość wykonania przez renomowanego producenta ERGOM.

Zastosowanie

Końcówki HI 1/10 DIN znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie wymagane jest pewne połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi aparatury modułowej, takimi jak wyłączniki nadprądowe, styczniki czy przekaźniki. Dzięki długości części stykowej wynoszącej 10 mm, końcówka zapewnia stabilny styk elektryczny w głębokich zaciskach aparatowych, minimalizując rezystancję przejścia i zapobiegając przegrzewaniu się punktów połączeniowych.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości połączenia, należy przestrzegać następujących kroków montażowych:

• Odizoluj przewód na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić pojedynczych drucików miedzianych.
• Wprowadź odizolowaną żyłę do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Użyj profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), aby uzyskać trwałe połączenie gazoszczelne.
• Po zaciśnięciu sprawdź poprawność osadzenia – końcówka nie powinna dawać się zsunąć z przewodu przy użyciu umiarkowanej siły.

FAQ

• Czy końcówki są sprzedawane na sztuki? Produkt dostarczany jest w opakowaniach zbiorczych zawierających 100 sztuk, co ułatwia logistykę na placu budowy lub w warsztacie prefabrykacyjnym.
• Jaki jest materiał izolacji? Izolacja wykonana jest z poliamidu, który charakteryzuje się dobrą odpornością termiczną i mechaniczną.
• Czy końcówka pasuje do każdego typu linki? Tak, końcówka jest przeznaczona do miedzianych przewodów wielodrutowych o przekroju 1 mm² zgodnie ze standardem DIN.
