Końcówka kablowa HI 0,75/8 ERHL (opak 100 szt.) | E08KH-02010102202 Ergom

Opis i Kluczowe Cechy

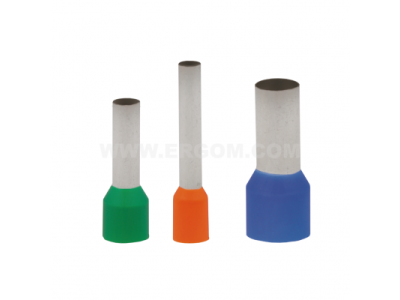

Końcówka kablowa tulejkowa HI 0,75/8 ERHL marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów typu linka. Wykonana z wysokiej jakości miedzi elektrolitycznej, pokrytej warstwą cyny, zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne. Część izolacyjna wykonana z poliamidu nie tylko ułatwia wprowadzanie wiązki miedzianych drucików do wnętrza tulejki, ale również zwiększa bezpieczeństwo eksploatacji poprzez eliminację ryzyka zwarć. Długość części stykowej wynosząca 8 mm jest optymalnie dopasowana do standardowych zacisków aparatury modułowej oraz listew zaciskowych.

• Przekrój znamionowy: 0,75 mm², co gwarantuje precyzyjne dopasowanie do dedykowanych przewodów.
• Materiał: Miedź cynowana galwanicznie, minimalizująca rezystancję styku.
• Izolacja: Poliamidowa tulejka ochronna zwiększająca odporność mechaniczną połączenia.
• Opakowanie: Zbiorcze 100 sztuk, idealne dla prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających instalacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co definiuje ich wymiary oraz parametry wytrzymałościowe. Dzięki zastosowaniu materiałów samogasnących w części izolacyjnej, produkt wpisuje się w standardy bezpieczeństwa przeciwpożarowego, co jest kluczowe przy budowie certyfikowanych szaf sterowniczych i rozdzielczych.

Zastosowanie

Końcówki tulejkowe HI 0,75/8 znajdują szerokie zastosowanie w automatyce przemysłowej, energetyce oraz instalacjach budynkowych. Są niezbędne wszędzie tam, gdzie zachodzi potrzeba połączenia przewodu wielodrutowego (linki) z zaciskami śrubowymi lub sprężynowymi. Zapobiegają one rozwarstwianiu się pojedynczych drucików miedzianych, co mogłoby prowadzić do przegrzewania się styku lub awarii urządzenia. Idealnie sprawdzają się przy montażu sterowników PLC, przekaźników, złączek szynowych oraz aparatury kontrolno-pomiarowej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Odizoluj przewód na długości odpowiadającej części metalowej tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić żył miedzianych.
• Wprowadź odizolowaną końcówkę przewodu do izolowanej części tulejki tak, aby wszystkie druciki znalazły się wewnątrz metalowej rurki.
• Użyj profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), aby uzyskać trwałe sprasowanie mechaniczne.
• Po zaciśnięciu sprawdź stabilność osadzenia końcówki poprzez lekkie pociągnięcie.

FAQ

Czy końcówki HI 0,75/8 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych) w celu ich usztywnienia przed montażem w zacisku.

Jaki jest kolor izolacji dla tego rozmiaru?
Końcówki HI 0,75/8 ERHL są produkowane zgodnie ze standardami kolorystycznymi producenta ERGOM dla przekroju 0,75 mm², co ułatwia szybką identyfikację przekroju przez instalatora.

Czy produkt jest odporny na wysokie temperatury?
Izolacja poliamidowa charakteryzuje się dobrą odpornością termiczną, typową dla standardowych warunków pracy wewnątrz rozdzielnic elektrycznych (zakres do ok. 105°C).
