Końcówka kablowa H 6/20 ERHN (opak 100szt) | E08KH-01010110200 Ergom

Alternatywny kod produktu: H 6/20 ERHN (100 SZT.)

Opis i Kluczowe Cechy

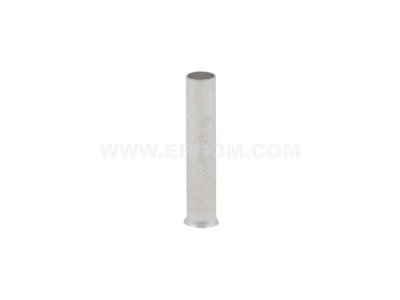

Końcówka kablowa H 6/20 ERHN (oznaczenie katalogowe E08KH-01010110200) to izolowana tulejka kablowa przeznaczona do zaciskania na przewodach miedzianych o przekroju 6 mm². Długość tulejki 20 mm zapewnia pewne i trwałe połączenie przewodu z zaciskiem, minimalizując ryzyko luzowania się lub przegrzewania w miejscu łączenia.

• Przekrój przewodu 6 mm²: dedykowana do przewodów o tym przekroju – gwarantuje optymalne dopasowanie i maksymalną siłę zacisku bez uszkadzania żył.
• Długość tulejki 20 mm: wystarczająca do głębokiego osadzenia w listwie zaciskowej lub złączce, co zwiększa wytrzymałość mechaniczną połączenia.
• Izolowana konstrukcja oznaczenia H: zapobiega przypadkowemu zwarciu między sąsiednimi końcówkami oraz chroni przed dotykiem podczas prac konserwacyjnych.
• Materiał miedziany z powłoką ochronną: zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na długotrwałą niezawodność instalacji.
• W pakiecie 100 sztuk: ekonomiczne rozwiązanie do zastosowań przemysłowych i profesjonalnych instalacji elektrycznych.

Zgodność z Normami

Produkt spełnia wymogi europejskich standardów dotyczących końcówek kablowych oraz posiada certyfikat CE. Zastosowane materiały i proces produkcyjny są zgodne z obowiązującymi przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Końcówka kablowa H 6/20 ERHN znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów miedzianych linkowanych.

• Łączenie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Przygotowanie przewodów do podłączenia pod zaciski śrubowe aparatury modułowej (wyłączniki, styczniki, przyciski).
• W instalacjach zasilających i odbiorczych w budynkach oraz obiektach przemysłowych.
• Stosowana w układach automatyki, PLC oraz przy montażu systemów sygnalizacyjnych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa – przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przewód należy odizolować na długość odpowiadającą długości tulejki (20 mm), a następnie wcisnąć do końca w końcówkę i zaciśnąć dedykowaną zaciskarką z odpowiednią matrycą (zalecany profil trapezowy lub czworokątny). Siła zacisku oraz moment dokręcania muszą być zgodne z zaleceniami producenta narzędzia. Przekrój przewodu (6 mm²) musi być zgodny z nominalnym przekrojem końcówki – nie stosować do przewodów o innym przekroju.

FAQ

• Czy końcówka H 6/20 jest izolowana? Tak, zgodnie z oznaczeniem "H" posiada izolację (zwykle z nylonu lub PCV), która zapobiega zwarciom i zwiększa bezpieczeństwo dotyku.
• Do jakich przewodów nadaje się ta końcówka? Przeznaczona jest wyłącznie do przewodów miedzianych linkowanych o przekroju nominalnym 6 mm². Nie należy stosować jej do przewodów wielodrutowych o mniejszym lub większym przekroju.
• Czy wymaga specjalnego narzędzia do zaciskania? Tak, zaleca się użycie profesjonalnej zaciskarki z matrycą dopasowaną do przekroju 6 mm². Samo wciśnięcie końcówki bez zacisku nie gwarantuje trwałego połączenia.
