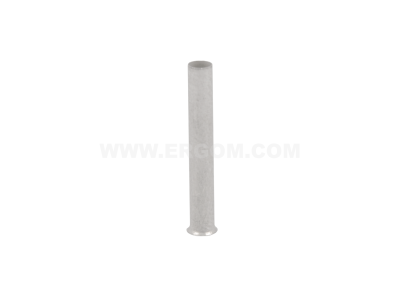

Końcówka kablowa H 2,5/18 ERHN (opak 100szt) | E08KH-01010109300 Ergom

Alternatywny kod produktu: H 2,5/18 ERHN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa typu H o symbolu ERHN to tulejka przeznaczona do przewodów linkowanych o przekroju 2,5 mm². Długość 18 mm zapewnia pewne osadzenie w zaciskach śrubowych, co minimalizuje ryzyko poluzowania połączeń. Opakowanie zawiera 100 sztuk, umożliwiając efektywne prowadzenie instalacji w rozdzielnicach, szafach sterowniczych i przyłączach. Precyzyjne wykonanie gwarantuje powtarzalność zaciskania i niski opór elektryczny.

• Przekrój przewodu 2,5 mm²: dedykowana do typowych obwodów oświetleniowych, gniazd wtyczkowych i sterowania, zapewniając optymalną rezystancję styku i przewodność.
• Długość 18 mm: kompatybilna z większością listew zaciskowych i aparatów modułowych, ułatwia szybkie i pewne wpięcie w złączki śrubowe.
• Wykonanie typu H (tulejka): przeznaczona do przewodów linkowanych, zapobiega rozwarstwianiu żył podczas zaciskania i gwarantuje trwałe połączenie.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów – jeden karton starcza na wiele połączeń, redukując przestoje związane z dosypywaniem materiału.
• Materiał wysokiej jakości: miedź elektrolityczna o wysokiej czystości oraz powłoka cynowa zapewniają odporność na korozję i niską rezystancję przejścia.

Zgodność z Normami

Końcówka kablowa ERHN H 2,5/18 została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z przepisami Prawa Budowlanego oraz zasadami wiedzy technicznej.

Zastosowanie

Końcówka kablowa H 2,5/18 ERHN sprawdza się wszędzie tam, gdzie wymagane jest pewne i powtarzalne połączenie przewodów linkowanych w złączkach śrubowych.

• Montaż w rozdzielnicach elektrycznych – łączenie przewodów z wyłącznikami, stycznikami i aparaturą modułową na szynie DIN.
• W listwach zaciskowych i kostkach przyłączeniowych – w szafach sterowniczych i automatyce przemysłowej.
• W instalacjach oświetleniowych i gniazd wtyczkowych – bezpieczne zakończenie przewodów linkowych przed wpięciem w zaciski.
• Przy podłączaniu sterowników PLC, przekaźników i czujników – minimalizacja ryzyka poluzowania połączeń pod wpływem wibracji.

Wskazówki Montażowe

Montaż końcówki kablowej powinien być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed pracą należy bezwzględnie odłączyć napięcie w obwodzie. Odsłoń izolację przewodu na długość 18 mm, nałóż tulejkę na linkę tak, by izolacja nie była zaciśnięta. Użyj zaciskarki dedykowanej do tulejek o przekroju 2,5 mm², z matrycą odpowiednią dla końcówek H. Po zaciśnięciu sprawdź wytrzymałość mechaniczną – połączenie nie powinno się przesuwać. Przekrój przewodu musi być zgodny z parametrami tulejki. Przewody łączyć w zaciskach śrubowych z momentem dokręcania zgodnym z dokumentacją danego aparatu.

FAQ

• Czy końcówka jest izolowana? Typ H (tulejka) nie posiada kołnierza izolacyjnego – jest to końcówka nieizolowana, przeznaczona do stosowania w złączkach śrubowych, gdzie izolację zapewnia obudowa aparatu lub listwy zaciskowej. Do zastosowań wymagających izolacji należy wybrać wariant z kołnierzem (np. typu E).
• Jaki przekrój przewodu można stosować? Końcówka H 2,5/18 jest dedykowana wyłącznie do przewodów linkowych o przekroju 2,5 mm². Użycie innego przekroju może skutkować niedostatecznym zaciskaniem i wzrostem rezystancji styków.
• Czy tulejka nadaje się do przewodów wielodrutowych (linka)? Tak, typ H jest specjalnie zaprojektowany do przewodów linkowanych. Zapewnia równomierne ściśnięcie wszystkich drutów, zapobiegając ich rozwarstwianiu się w trakcie eksploatacji.
