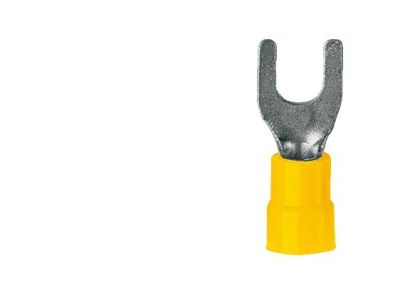

Końcówka aparatowa widełkowa izolowana KNE 5-6, przekrój: 6mm2, otwór pod śrubę M5 (opak 100szt) | KNE_5-6/100 Erko

Opis i Kluczowe Cechy

Końcówka aparatowa widełkowa izolowana KNE 5-6 to profesjonalny element osprzętu elektrotechnicznego, zaprojektowany przez renomowanego producenta ERKO z myślą o najbardziej wymagających instalacjach przemysłowych i rozdzielnicach. Produkt został wykonany z wysokiej jakości miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz skuteczną ochronę przed korozją i utlenianiem materiału. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych.

Kluczowym elementem konstrukcyjnym jest izolacja poliamidowa, która wyróżnia się znacznie wyższą odpornością termiczną w porównaniu do standardowych izolacji PVC. Dzięki temu końcówka może bezpiecznie pracować w ekstremalnym zakresie temperatur od -40°C do aż +125°C. Kształt widełkowy pod śrubę o rozmiarze M5 umożliwia szybki montaż i demontaż bez konieczności całkowitego wykręcania śruby z zacisku, co znacząco skraca czas prac serwisowych.

• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Poliamid zapewniający trwałość termiczną do +125°C.
• Przekrój żyły: 4-6 mm², dedykowany do średnich obciążeń prądowych.
• Rozmiar otworu: Przystosowany pod śrubę M5.
• Opakowanie: Zbiorcze 100 sztuk, idealne dla prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z wymogami normy DIN 46234, co gwarantuje powtarzalność wymiarową oraz najwyższą jakość połączenia elektrycznego. Zastosowanie materiałów spełniających rygorystyczne normy branżowe sprawia, że końcówki KNE są dopuszczone do użytku w profesjonalnych instalacjach elektroenergetycznych, gdzie niezawodność i bezpieczeństwo są priorytetem. Wykorzystanie miedzi cynowanej oraz izolacji poliamidowej zapewnia długowieczność instalacji nawet w trudnych warunkach środowiskowych.

Zastosowanie

Końcówki widełkowe KNE 5-6 znajdują szerokie zastosowanie w sektorze B2B, szczególnie w:

• Prefabrykacji szaf sterowniczych: Idealne do łączenia aparatury modułowej i listew zaciskowych.
• Automatyce przemysłowej: Wykorzystywane w układach sterowania maszyn, gdzie występują drgania i zmienne temperatury.
• Energetyce: Do wykonywania trwałych połączeń w rozdzielnicach niskiego napięcia.
• Instalacjach okrętowych i kolejowych: Dzięki szerokiemu zakresowi temperatur pracy i odporności na korozję.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu o przekroju 6 mm² na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Proces zaprasowywania: Końcówkę należy trwale połączyć z przewodem poprzez proces zaprasowywania. Producent ERKO zaleca stosowanie dedykowanych narzędzi (prasek), które gwarantują odpowiednią siłę docisku i geometrię zaprasowania.
• Dobór narzędzi: Użycie niewłaściwego narzędzia może prowadzić do przegrzewania się styku lub wysunięcia przewodu z końcówki.
• Montaż pod śrubę: Widełki należy wsunąć pod łeb śruby M5 lub podkładkę, a następnie dokręcić z momentem zalecanym przez producenta osprzętu (np. wyłącznika nadprądowego czy stycznika).

FAQ

1. Czy końcówki KNE 5-6 można stosować na zewnątrz?
Tak, dzięki cynowaniu galwanicznemu miedzi oraz izolacji poliamidowej o szerokim zakresie temperatur, końcówki te są odporne na czynniki zewnętrzne, jednak powinny być chronione przed bezpośrednim działaniem warunków atmosferycznych wewnątrz odpowiednich obudów o stopniu ochrony IP.

2. Jaki kolor izolacji posiada ten konkretny model?
Zgodnie ze standardem kolorystycznym dla przekroju 4-6 mm², końcówki te najczęściej występują z izolacją w kolorze żółtym, co ułatwia szybką identyfikację przekroju przez instalatora.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Zdecydowanie tak. Poliamid oferuje wyższą odporność termiczną (do +125°C) oraz lepszą wytrzymałość mechaniczną, co jest kluczowe w profesjonalnych aplikacjach przemysłowych.
