Końcówka aparatowa widełkowa izolowana KNE 4-6, przekrój: 6mm2, otwór pod śrubę M4 (opak 100szt) | KNE_4-6/100 Erko

Opis i Kluczowe Cechy

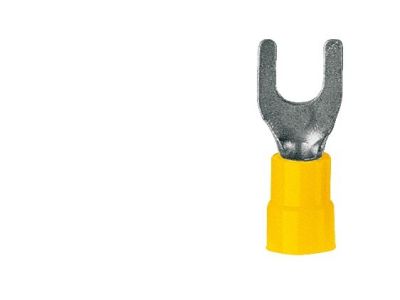

Końcówka aparatowa widełkowa izolowana KNE 4-6 to profesjonalny element osprzętu elektrotechnicznego, zaprojektowany przez renomowanego producenta ERKO z myślą o najbardziej wymagających instalacjach przemysłowych i rozdzielnicach. Produkt został wykonany z wysokiej jakości miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz skuteczną ochronę przed korozją i utlenianiem materiału w trudnych warunkach środowiskowych. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych.

Kluczowym wyróżnikiem serii KNE jest zastosowanie zaawansowanej izolacji poliamidowej. W przeciwieństwie do standardowych izolacji PVC, poliamid charakteryzuje się znacznie wyższą odpornością termiczną, co pozwala na bezpieczną pracę końcówki w ekstremalnym zakresie temperatur od -40°C do aż +125°C. Żółty kolor tulejki izolacyjnej ułatwia szybką identyfikację wizualną przekroju przewodu, co jest kluczowe podczas prac montażowych i serwisowych.

• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Wytrzymały poliamid o podwyższonej odporności termicznej.
• Przekrój żyły: Dedykowany dla przewodów o przekroju 4-6 mm².
• Rozmiar otworu: Przystosowany pod śrubę M4.
• Ilość w opakowaniu: 100 sztuk, idealne dla prefabrykacji szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z wymogami normy DIN 46234. Gwarantuje to pełną powtarzalność wymiarową oraz najwyższą jakość połączenia elektrycznego i mechanicznego. Zgodność z tą normą jest potwierdzeniem, że końcówki KNE spełniają rygorystyczne standardy bezpieczeństwa obowiązujące w branży elektroenergetycznej, co jest niezbędne przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Końcówki widełkowe KNE 4-6 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest pewne połączenie przewodu z zaciskami śrubowymi aparatury modułowej, listew zaciskowych czy styczników. Konstrukcja widełkowa umożliwia szybki montaż i demontaż bez konieczności całkowitego wykręcania śruby, co znacząco przyspiesza prace instalacyjne w szafach sterowniczych i rozdzielnicach niskiego napięcia. Są one niezastąpione w systemach automatyki, energetyce zawodowej oraz wszędzie tam, gdzie występują zmienne obciążenia termiczne.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 6 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Proces zaprasowywania: Końcówkę należy połączyć z przewodem poprzez proces zaprasowywania przy użyciu profesjonalnych narzędzi dedykowanych przez producenta ERKO. Tylko użycie właściwej praski gwarantuje uzyskanie odpowiedniej siły docisku i gazoszczelności połączenia.
• Moment dokręcania: Podczas montażu na zacisku śrubowym M4 należy stosować moment dokręcania zgodny z dokumentacją techniczną aparatu, do którego przyłączany jest przewód.

FAQ

1. Czy końcówki KNE można stosować na zewnątrz?
Tak, dzięki wykonaniu z miedzi cynowanej galwanicznie oraz szerokiemu zakresowi temperatur pracy (-40°C do +125°C), końcówki te świetnie sprawdzają się w trudnych warunkach, o ile są chronione przed bezpośrednim działaniem czynników atmosferycznych w odpowiednich obudowach o wymaganym stopniu ochrony IP.

2. Dlaczego izolacja poliamidowa jest lepsza od PVC?
Poliamid oferuje znacznie wyższą temperaturę pracy ciągłej (do 125°C) oraz lepszą odporność mechaniczną i chemiczną, co przekłada się na dłuższą żywotność instalacji w warunkach przemysłowych.

3. Jakie narzędzia są zalecane do zaprasowywania końcówek KNE 4-6?
Producent ERKO zaleca stosowanie dedykowanych prasek ręcznych lub hydraulicznych z matrycami dostosowanymi do końcówek izolowanych o przekroju 6 mm². Użycie nieodpowiednich narzędzi może skutkować wysunięciem się przewodu lub przegrzewaniem styku.
