KOMPLETNY PODŚW. E. STOP TTR 24V W/R 1NO | XB5AS84W3B5 Schneider Electric

Opis i Kluczowe Cechy

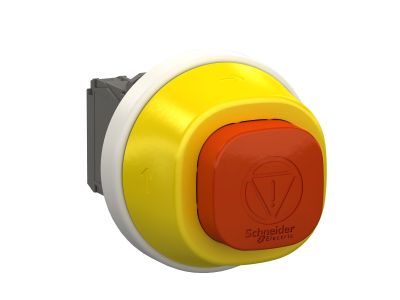

Kompletny podświetlany przycisk awaryjny E. STOP TTR 24V (symbol XB5AS84W3B5) to niezawodne rozwiązanie do natychmiastowego zatrzymania maszyn i urządzeń w sytuacjach awaryjnych. Zaprojektowany do montażu w standardowych otworach o średnicy 22 mm, wyposażony w zaciski śrubowe ułatwiające podłączenie. Charakterystyczny grzybek o średnicy 40 mm w kolorze czerwonym (R) z białym paskiem (W) zapewnia wysoką widoczność, a wbudowane podświetlenie ułatwia lokalizację przycisku w ciemnych pomieszczeniach. Stopień ochrony IP65 gwarantuje odporność na kurz, pył, wodę i wstrząsy.

• Grzybek 40 mm, kolor czerwony z białym paskiem (R/W): Wysoka widoczność z daleka, natychmiastowe rozpoznanie jako przycisk zatrzymania awaryjnego.
• Podświetlenie 24V DC: Dzięki wbudowanej lampce LED przycisk jest łatwo dostrzegalny nawet w słabo oświetlonych miejscach, zwiększając bezpieczeństwo obsługi.
• Stopień ochrony IP65: Odporność na kurz, pył, strumienie wody i wstrząsy – idealny do pracy w trudnych warunkach przemysłowych.
• 1 styk normalnie otwarty (1NO): Prostota podłączenia w układach zatrzymania awaryjnego, kompatybilność z większością systemów sterowania.
• Montaż w otworze 22 mm: Uniwersalna średnica montażowa, kompatybilna z większością standardowych osprzętów instalacyjnych.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich w zakresie bezpieczeństwa maszyn, w tym dyrektywę maszynową 2006/42/WE oraz normę EN 418 dotyczącą przycisków zatrzymania awaryjnego. Stopień ochrony IP65 potwierdzony przez niezależne laboratoria. Posiada oznaczenie CE.

Zastosowanie

Kompletny podświetlany przycisk awaryjny E. STOP TTR 24V przeznaczony jest do natychmiastowego zatrzymania maszyn i urządzeń w sytuacjach awaryjnych, gdzie kluczowe jest szybkie i jednoznaczne działanie.

• Maszyny przemysłowe – tokarki, frezarki, prasy, linie produkcyjne.
• Urządzenia dźwigowe i transportowe – windy, suwnice, przenośniki taśmowe.
• Linie montażowe i pakujące – szybkie zatrzymanie w przypadku zagrożenia.
• Hale produkcyjne i warsztaty – miejscowe punkty zatrzymania awaryjnego.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przycisk należy zamontować w stabilnym miejscu, łatwo dostępnym dla operatora. Po zamontowaniu w otworze o średnicy 22 mm, podłączyć przewody do zacisków śrubowych zgodnie ze schematem połączeń. Napięcie zasilania 24V DC powinno być doprowadzone przed podłączeniem. Regularnie sprawdzać stan podświetlenia i szczelność obudowy – w przypadku uszkodzenia wymienić przycisk.

FAQ

• Czy przycisk wymaga dodatkowego zasilania podświetlenia? Tak, podświetlenie 24V DC wymaga zewnętrznego zasilania. Należy zapewnić odpowiednie napięcie zgodnie z dokumentacją techniczną.
• Jaki jest maksymalny prąd łączeniowy styku 1NO? Maksymalny prąd łączeniowy nie został podany w dostępnych danych. Sprawdź kartę katalogową lub etykietę produktu przed doborem.
• Czy przycisk nadaje się do stosowania w strefach zagrożonych wybuchem? Stopień ochrony IP65 nie gwarantuje bezpieczeństwa w strefach Ex. Do takich zastosowań wymagane są specjalistyczne przyciski przeciwwybuchowe.
