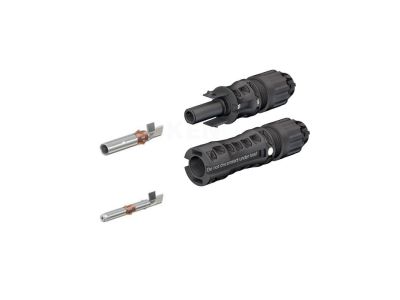

Komplet złączy Staubli Multi-Contact MC4 EVO2, 4-6mm2 | MC-PV-4-EVO2 Inny

Opis i Kluczowe Cechy

Komplet złączy Staubli Multi-Contact MC4 EVO2 stanowi najnowszą generację światowego standardu w dziedzinie połączeń fotowoltaicznych. Produkt został zaprojektowany z myślą o instalacjach o podwyższonym napięciu systemowym, oferując pełną kompatybilność z rodziną produktów MC4. Przekrój znamionowy wynoszący od 4 mm² do 6 mm² pozwala na stabilne przesyłanie energii przy minimalnych stratach rezystancyjnych, co jest kluczowe dla efektywności systemów PV. Złącza charakteryzują się wyjątkową odpornością na ekstremalne warunki atmosferyczne, w tym promieniowanie UV oraz szeroki zakres temperatur pracy.

• Wysoka obciążalność prądowa dostosowana do nowoczesnych modułów o dużej mocy.
• Innowacyjna technologia kontaktu MULTILAM zapewniająca niską rezystancję przejścia i długowieczność połączenia.
• Solidna obudowa wykonana z poliamidu odpornego na uderzenia i degradację chemiczną.
• Stopień ochrony IP68 gwarantujący całkowitą pyłoszczelność i odporność na długotrwałe zanurzenie w wodzie.

Zgodność z Normami

Złącza MC4 EVO2 spełniają rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Produkt posiada certyfikację zgodnie z normą IEC 62852, która definiuje wymagania dla złączy stosowanych w systemach fotowoltaicznych DC. Dzięki rygorystycznym testom, złącza te są dopuszczone do pracy w instalacjach o napięciu do 1500 V DC, co czyni je idealnym rozwiązaniem dla nowoczesnych farm fotowoltaicznych oraz instalacji komercyjnych. Zgodność z klasą palności UL94-V0 zapewnia najwyższy poziom bezpieczeństwa przeciwpożarowego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach fotowoltaicznych na każdym poziomie zaawansowania. Jest dedykowany do łączenia szeregowego modułów PV, podłączania stringów do falowników oraz w rozdzielnicach prądu stałego. Dzięki obsłudze przewodów o przekroju 4-6 mm², złącza te są optymalnym wyborem dla instalatorów dążących do zminimalizowania spadków napięcia na długich odcinkach kablowych. Są one niezastąpione w projektach wymagających najwyższej niezawodności, gdzie koszt awarii pojedynczego styku może znacząco wpłynąć na rentowność całej inwestycji.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem zachowania pełnej gwarancji i parametrów technicznych złącza. Należy używać wyłącznie dedykowanych narzędzi do zaciskania marki Staubli, co gwarantuje powtarzalną jakość połączenia mechanicznego i elektrycznego. Podczas zarabiania przewodu o przekroju 4 mm² lub 6 mm², należy zwrócić uwagę na precyzyjne usunięcie izolacji bez uszkodzenia żył miedzianych. Po wsunięciu kontaktu do obudowy, charakterystyczne kliknięcie sygnalizuje poprawne zablokowanie elementu. Nakrętkę dławika należy dokręcić z odpowiednim momentem obrotowym, używając kluczy systemowych, aby zapewnić szczelność klasy IP68 oraz odpowiednie odciążenie przewodu.

FAQ

• Czy złącza MC4 EVO2 są kompatybilne ze standardowymi złączami MC4? Tak, złącza EVO2 są w pełni kompatybilne wstecznie z oryginalnymi złączami MC4 marki Staubli, co pozwala na rozbudowę istniejących systemów.
• Jaki przekrój kabla jest obsługiwany przez ten komplet? Złącza są przeznaczone do przewodów solarnych o przekroju znamionowym 4 mm² oraz 6 mm².
• Czy do montażu wymagane są specjalistyczne narzędzia? Tak, dla zapewnienia pełnej szczelności i niskiej rezystancji zaleca się stosowanie oryginalnych prasek oraz kluczy montażowych Staubli.
• Jakie jest maksymalne napięcie pracy? Złącza MC4 EVO2 są certyfikowane do pracy w systemach o napięciu do 1500 V DC.
