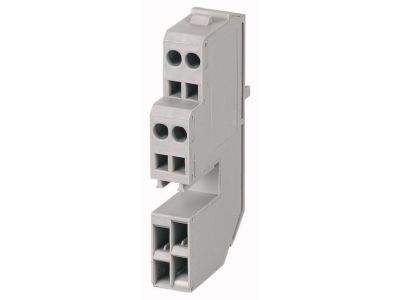

Komplet przyłączy obwodów pomocniczych, 2 przyłącza wysuwne, IZMX-SEC-TB2-W-1 | 184242 Eaton

Alternatywny kod produktu: IZMX-SEC-TB2-W-1

Opis i Kluczowe Cechy

Komplet przyłączy obwodów pomocniczych IZMX-SEC-TB2-W-1 (indeks 184242) to akcesorium przeznaczone do wyłączników automatycznych w kasecie serii IZMX16…W, INX16…W, IZMX40…W, INX40…W. Składa się z dwóch przyłączy wysuwnych oraz 4-punktowych bloków zaciskowych do obwodów sterowniczych. Rozwiązanie typu wysuwnego zapewnia łatwy dostęp i szybką wymianę bez demontażu całej jednostki.

• 2 przyłącza wysuwne: Umożliwiają szybkie podłączanie i odłączanie obwodów pomocniczych bez użycia narzędzi, co skraca czas montażu i serwisowania.
• 4-punktowe bloki zaciskowe: Zapewniają niezawodne połączenia elektryczne dla obwodów sterowniczych, minimalizując ryzyko poluzowania się przewodów podczas eksploatacji.
• Kompatybilność z serią IZMX i INX: Dedykowany do wyłączników kasetowych IZMX16…W, INX16…W, IZMX40…W, INX40…W – gwarantuje idealne dopasowanie i stabilny montaż.
• Montaż wysuwny: Ułatwia instalację oraz późniejszy dostęp do zacisków podczas konserwacji lub modernizacji instalacji.
• Konstrukcja do obwodów sterowniczych: Przeznaczony do podłączania styków pomocniczych, sygnalizacji i innych obwodów pomocniczych w wyłącznikach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z obowiązującymi standardami zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Komplet przyłączy IZMX-SEC-TB2-W-1 znajduje zastosowanie w rozdzielnicach i układach sterowania, gdzie wymagane jest niezawodne podłączenie obwodów pomocniczych wyłączników automatycznych. Przykładowe zastosowania:

• Podłączanie styków pomocniczych do wyłączników w kasetach IZMX/INX w celu sygnalizacji stanu (styk zwierny/rozłączny).
• Realizacja obwodów blokad, sygnalizacji zadziałania wyłącznika lub położenia ręczne/automatyczne.
• Integracja wyłączników z systemami automatyki budynkowej i PLC poprzez obwody sterownicze.
• Wymiana uszkodzonych lub modernizacja istniejących przyłączy w rozdzielnicach głównych i podrozdzielniach.

Wskazówki Montażowe

Przed montażem bezwzględnie odłącz napięcie. Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (minimum SEP 1 kV). Przyłącza wysuwne wsuwa się w odpowiednie gniazdo wyłącznika – nie wymagają stosowania szyny DIN. Zaciski należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać zgodnie z wymaganiami obwodu (zalecenia producenta). Nie przekraczać maksymalnych dopuszczalnych obciążeń wyłącznika.

FAQ

• Do jakich wyłączników pasuje ten komplet przyłączy? Komplet IZMX-SEC-TB2-W-1 jest przeznaczony do wyłączników automatycznych w kasecie serii IZMX16…W, INX16…W, IZMX40…W, INX40…W.
• Czy przyłącza są wyposażone w podświetlenie LED? Nie, komplet nie zawiera podświetlenia. Służy wyłącznie do podłączenia obwodów sterowniczych (styków pomocniczych, sygnalizacji itp.).
• Jaki stopień ochrony (IP) ma blok zaciskowy? Stopień ochrony zależy od zastosowanego wyłącznika i obudowy. Sam komplet nie ma podanego IP. Zaleca się montaż w rozdzielnicy o odpowiednim stopniu ochrony (minimum IP2X).
