Komplet okablowania nawrotnego, MVS-WB-EM DILEM | 220209 Eaton

Alternatywny kod produktu: MVS-WB-EM

Opis i Kluczowe Cechy

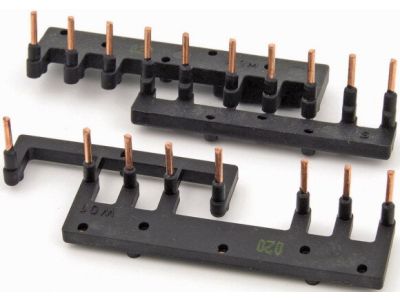

Komplet okablowania nawrotnego MVS-WB-EM (symbol 220209) to gotowy zestaw okablowania przeznaczony do styczników serii DILE(E)M. Umożliwia realizację mechanicznego ryglowania, które fizycznie uniemożliwia jednoczesne załączenie dwóch styczników – kluczowa funkcja w układach nawrotnych zabezpieczająca przed zwarciem i uszkodzeniem silnika. Zestaw minimalizuje ryzyko błędów montażowych i przyspiesza instalację.

• Przeznaczenie: Dedykowany do styczników wielkości DILEM oraz DILEEM – zapewnia idealne dopasowanie i niezawodne działanie w układzie nawrotnym.
• Mechaniczne ryglowanie: Fizycznie blokuje możliwość załączenia obu styczników w tym samym czasie – ochrona przed zwarciem międzyfazowym i awarią napędu.
• Gotowy zestaw okablowania: Wstępnie przygotowane połączenia skracają czas montażu i redukują ryzyko pomyłek w okablowaniu.
• Kompatybilność: Zaprojektowany do współpracy z aparaturą serii DILE(E)M – gwarancja zgodności mechanicznej i funkcjonalnej.
• Bezpieczeństwo eksploatacji: Ryglowanie mechaniczne stanowi dodatkową warstwę zabezpieczenia obok blokady elektrycznej – zwiększa bezpieczeństwo personelu i maszyny.

Zgodność z Normami

Komplet okablowania nawrotnego MVS-WB-EM został zaprojektowany zgodnie z obowiązującymi wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jako dedykowane akcesorium do styczników serii DILE(E)M jest zgodny z normami obowiązującymi dla tych urządzeń w zakresie mechanicznego ryglowania.

Zastosowanie

Zestaw okablowania nawrotnego MVS-WB-EM znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna zmiana kierunku obrotów silnika elektrycznego z mechanicznym ryglowaniem styczników.

• Sterowanie nawrotne silników trójfazowych w napędach bram, przenośników, wind i dźwigów.
• Realizacja mechanicznego ryglowania w układach stycznikowych – zapobieganie jednoczesnemu załączeniu dwóch styczników.
• Automatyka budynkowa i przemysłowa, w której wymagane jest przełączanie kierunku pracy urządzeń (wentylatory, pompy, napędy rolet).
• Współpraca z przekaźnikami i sterownikami PLC jako element wykonawczy w układach nawrotnych.

Wskazówki Montażowe

Montaż kompletu okablowania nawrotnego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Instalację przeprowadzić zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać do prądu znamionowego stosowanych styczników. Komplet przeznaczony do montażu na szynie TH35 w rozdzielnicy.

FAQ

• Czym jest mechaniczne ryglowanie styczników? Mechaniczne ryglowanie to fizyczne uniemożliwienie jednoczesnego załączenia dwóch styczników – zapobiega zwarciu międzyfazowemu w przypadku próby równoczesnego załączenia obu kierunków obrotów silnika.
• Z jakimi stycznikami współpracuje komplet MVS-WB-EM? Komplet jest dedykowany do styczników serii DILEM oraz DILEEM, czyli do aparatury o wielkości DILE(E)M. Nie jest uniwersalny – należy go stosować wyłącznie z wymienioną serią.
• Czy komplet okablowania zawiera styczniki? Nie, zestaw MVS-WB-EM to wyłącznie gotowy przewód z elementami mechanicznymi (ryglowanie) i okablowaniem. Styczniki należy zamówić osobno.
