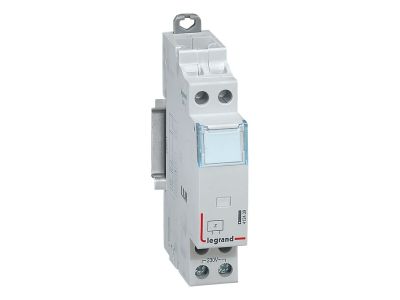

Kompensator dla przekaźników bistabilnych PB 400 | 412439 Legrand

Opis i Kluczowe Cechy

Kompensator o symbolu 412439 przeznaczony jest do współpracy z przekaźnikami bistabilnymi serii PB 400. Umożliwia bezpieczne stosowanie przycisków podświetlanych w obwodach sterowania 230 V~, eliminując ryzyko fałszywych załączeń spowodowanych prądem upływowym diod LED. Zajmuje jeden moduł (17,5 mm) na szynie DIN TH35, co pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Napięcie sterowania 230 V~: kompensator podłącza się bezpośrednio do zacisków cewki przekaźnika bistabilnego, co upraszcza instalację w standardowych obwodach oświetleniowych.
• Kompensacja prądu podświetlenia 3–6 mA: jeden kompensator wystarcza do obsługi od 6 do 11 przycisków podświetlanych o poborze 0,55 mA każdy – nie ma potrzeby stosowania dodatkowych elementów dla typowych instalacji.
• Możliwość rozbudowy: przy łącznym poborze od 6 do 9 mA (12–17 przycisków) należy zastosować dwa kompensatory, co zapewnia elastyczność w większych systemach sterowania.
• Zgodność z normą EN 60669-2-2: produkt został zaprojektowany zgodnie z wymaganiami dla łączników elektrycznych w instalacjach domowych i podobnych, co gwarantuje niezawodność i bezpieczeństwo użytkowania.
• Kompaktowa szerokość 1 modułu (17,5 mm): minimalne zajęcie miejsca na szynie TH35 – idealne do ciasnych rozdzielnic oraz modernizacji istniejących układów.

Zgodność z Normami

Kompensator spełnia wymagania normy EN 60669-2-2, dotyczącej łączników elektrycznych do instalacji stałych w gospodarstwach domowych i obiektach podobnych. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kompensator dedykowany jest do instalacji, w których przekaźniki bistabilne PB 400 sterowane są poprzez przyciski podświetlane diodami LED. Eliminuje problem fałszywych załączeń wynikających z prądów upływowych podświetlenia, zapewniając prawidłowe działanie układu.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych z użyciem podświetlanych przycisków monostabilnych.
• Współpraca z automatyką budynkową, gdzie przekaźniki bistabilne odbierają impulsy z przycisków wyposażonych w diody LED.
• Modernizacja istniejących instalacji – dodanie kompensatora pozwala na wymianę tradycyjnych przycisków na podświetlane bez ingerencji w okablowanie sterowania.
• Systemy sterowania centralnego i grupowego, gdy wiele przycisków podświetlanych steruje jednym przekaźnikiem.

Wskazówki Montażowe

Montaż kompensatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa – przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do zabudowy na szynie DIN TH35 (TS35). Kompensator podłącza się do zacisków cewki sterującej przekaźnika bistabilnego (230 V~). Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz dokumentacją techniczną przekaźnika. Moment dokręcania śrub zacisków – stosować się do zaleceń producenta podanych w karcie katalogowej.

FAQ

• Ile przycisków podświetlanych może obsłużyć jeden kompensator? Jeden kompensator jest przeznaczony do łącznego poboru prądu od 3 do 6 mA, co odpowiada od 6 do 11 przyciskom o konsumpcji 0,55 mA każdy. W przypadku większej liczby przycisków (12–17) należy zastosować dwa kompensatory.
• Czy kompensator działa z przyciskami bez podświetlenia? Tak, przyciski bez podświetlenia nie generują prądu upływowego, więc kompensator nie jest wtedy wymagany, ale jego obecność nie przeszkadza w działaniu układu.
• Jakie jest napięcie pracy kompensatora? Kompensator jest zaprojektowany do współpracy z przekaźnikami bistabilnymi PB 400 o napięciu sterującym 230 V~. Podłącza się go do zacisków cewki przekaźnika.
