Kompensator aktywny mocy biernej z funkcją redukcji harmonicznych, ULTRA SINEXCEL ASVG 30kVar IP20 | ASVG 30KVAR ULTRA SINEXCEL Aniro

Opis i Kluczowe Cechy

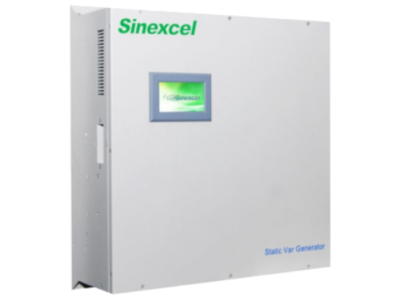

Kompensator aktywny mocy biernej ULTRA SINEXCEL ASVG 30kVar IP20 to zaawansowane urządzenie energoelektroniczne przeznaczone do kompensacji mocy biernej indukcyjnej i pojemnościowej w sieciach elektrycznych. Dzięki szybkiej reakcji poniżej 10 ms na zmiany współczynnika mocy, zapewnia dynamiczną optymalizację parametrów sieci energetycznej. Zintegrowany wyświetlacz LCD umożliwia monitoring parametrów, przebiegów prądów i napięć oraz jakości energii, co ułatwia diagnostykę i parametryzację systemu.

• Dynamiczna kompensacja mocy biernej: Szybka reakcja 10 ms na zmiany cosφ w każdej fazie zapewnia ciągłą optymalizację sieci, eliminując przeciążenia i straty energii.
• Redukcja harmonicznych 3, 5, 7, 11, 13: Poprawia jakość energii poprzez filtrowanie zakłóceń, chroniąc urządzenia przed uszkodzeniami spowodowanymi przez wyższe harmoniczne.
• Wyświetlacz LCD z monitoringiem parametrów: Umożliwia podgląd kluczowych danych sieciowych, przebiegów prądów/napięć oraz podstawowych wskaźników jakości energii, ułatwiając zarządzanie instalacją.
• Moc znamionowa 30 kVar: Dostarcza odpowiednią moc kompensacyjną dla średnich instalacji przemysłowych, handlowych i budynków użyteczności publicznej.
• Stopień ochrony IP20: Przeznaczony do montażu wewnętrznego w suchych pomieszczeniach, chroniąc elektronikę przed kurzem i przypadkowym kontaktem z ciałami stałymi.

Zgodność z Normami

Kompensator ASVG 30kVar spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz jakości energii elektrycznej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie efektywności energetycznej i redukcji strat mocy.

Zastosowanie

Kompensator aktywny mocy biernej ASVG 30kVar znajduje zastosowanie w instalacjach wymagających precyzyjnej kontroli współczynnika mocy i jakości energii, gdzie dynamiczne zmiany obciążenia mogą wpływać na stabilność sieci.

• Instalacje przemysłowe z silnikami indukcyjnymi, transformatorami i innymi odbiornikami mocy biernej.
• Budynki biurowe i handlowe z dużą liczbą urządzeń elektronicznych generujących harmoniczne.
• Oświetlenie LED i układy zasilania zasilaczy impulsowych (np. komputery, serwery).
• Obiekty użyteczności publicznej, gdzie wymagana jest stabilna jakość energii i minimalizacja strat.

Wskazówki Montażowe

Montaż kompensatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować w suchym i wentylowanym pomieszczeniu, z dala od źródeł ciepła i wilgoci. Przed podłączeniem należy upewnić się, że napięcie zasilające jest zgodne z parametrami urządzenia. Kompensator należy podłączyć zgodnie z instrukcją obsługi, zwracając uwagę na właściwe uziemienie i dobór zabezpieczeń obwodu. Regularna konserwacja polega na monitorowaniu parametrów wyświetlanych na panelu oraz czyszczeniu wentylacji w celu zapewnienia odpowiedniego chłodzenia.

FAQ

• Jakie harmoniczne redukuje kompensator ASVG 30kVar? Urządzenie filtruje harmoniczne rzędu 3, 5, 7, 11 i 13, co pozwala na skuteczną redukcję zakłóceń w sieci elektrycznej.
• Czy kompensator wymaga dodatkowego zasilania sterowania? Tak – kompensator wymaga zasilania sterowania napięciem 230V AC, które musi być doprowadzone do dedykowanego wejścia.
• Jakie są zalecane warunki montażu? Urządzenie powinno być montowane w suchym pomieszczeniu (IP20) z odpowiednią wentylacją, chronione przed bezpośrednim działaniem promieni słonecznych i wilgocią. Temperatura otoczenia nie powinna przekraczać wartości podanych w dokumentacji technicznej.
