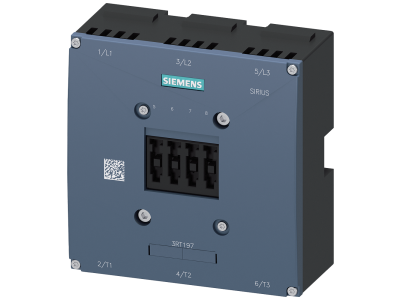

Komora łukowa do S12 do stycznika 3RT1076, 250kW/AC-3 | 3RT1976-7A Siemens

Alternatywny kod produktu: 3RT19767A

Opis i Kluczowe Cechy

Komora łukowa S12 dedykowana do stycznika 3RT1076 z serii modułowej SIRIUS firmy Siemens. Zaprojektowana do pracy z obciążeniem do 250 kW w kategorii AC-3, zapewnia skuteczne gaszenie łuku elektrycznego podczas wyłączania dużych obciążeń, co chroni styki stycznika i przedłuża jego żywotność. Wykonana z materiałów odpornych na wysoką temperaturę i erozję łukową.

• Moc znamionowa 250 kW (AC-3): przeznaczona do sterowania ciężkich odbiorników, takich jak silniki indukcyjne, bez ryzyka uszkodzenia komory wskutek intensywnego łuku.
• Dedykowana do stycznika 3RT1076: gwarantuje idealne dopasowanie mechaniczne i elektryczne, eliminując problemy montażowe i zapewniając niezawodność układu.
• System modułowy SIRIUS: komora pasuje do standardowej szyny TH35 (DIN) w rozdzielnicach, współpracuje z innymi elementami serii – ułatwia rozbudowę i wymianę.
• Konstrukcja odporna na łuk: materiały ceramiczne i specjalne wkładki gaszące minimalizują zużycie styków głównych, co wydłuża okres międzyprzeglądowy stycznika.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla akcesoriów do styczników w zakresie bezpieczeństwa i funkcjonalności. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Komora łukowa została zaprojektowana i przetestowana zgodnie z procedurami systemu SIRIUS, gwarantującymi wysoką jakość w zastosowaniach przemysłowych.

Zastosowanie

Komora łukowa stosowana jest w układach sterowania silnikami oraz innych obwodach z umiarkowanym przełączaniem dużych prądów. Szczególnie polecana w automatyce przemysłowej i rozdzielnicach głównych.

• W stycznikach 3RT1076 w szafach sterowniczych do załączania/wyłączania silników o mocy do 250 kW (AC-3).
• W układach napędowych przenośników taśmowych, pomp, wentylatorów i sprężarek.
• Jako element zapasowy lub wymienny podczas przeglądów okresowych styczników w instalacjach przemysłowych.
• W rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej wymagających długiej żywotności łączeniowej.

Wskazówki Montażowe

Montaż i wymianę komory łukowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odcięciu zasilania stycznika. Należy zdjąć stary element, oczyścić powierzchnie stykowe i zamontować nową komorę zgodnie z instrukcją producenta. Przewody i połączenia zaciskowe muszą być dobrane do prądu znamionowego stycznika, a moment dokręcania śrub montażowych – zgodnie z dokumentacją techniczną. Komorę montuje się bezpośrednio na styczniku 3RT1076 na szynie TH35 (DIN). Przed uruchomieniem sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy komora łukowa 3RT1976-7A pasuje do innych styczników Siemens niż 3RT1076? Nie, jest zaprojektowana wyłącznie dla stycznika 3RT1076 (wielkość S12). Stosowanie z innymi modelami może prowadzić do niewłaściwego gaszenia łuku i uszkodzenia sprzętu.
• Jak często należy wymieniać komorę łukową w normalnej eksploatacji? Żywotność zależy od częstotliwości łączeń i rodzaju obciążenia. Zaleca się wymianę po każdym poważnym zwarciu lub zgodnie z harmonogramem przeglądów producenta (zwykle przy każdej konserwacji stycznika).
• Czy komora wymaga dodatkowego smarowania lub konserwacji? Nie. Element jest bezobsługowy – po zamontowaniu nie wymaga smarowania. W przypadku zabrudzenia wewnętrznych powierzchni gazami łukowymi, należy wymienić komorę na nową.
