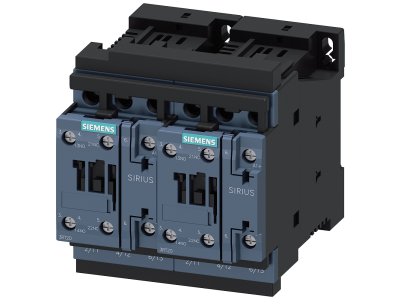

Kombinacja stycznikowa, rozruch rewersyjny, AC3, 11KW/400V, DC 24V 3-bieg., WLK. S0, przył. śrubowe | 3RA2326-8XB30-1BB4 Siemens

Alternatywny kod produktu: 3RA23268XB301BB4

Opis i Kluczowe Cechy

Kombinacja stycznikowa do rozruchu rewersyjnego (symbol 3RA2326-8XB30-1BB4) przeznaczona jest do sterowania silnikami trójfazowymi w kategorii użytkowania AC3. Moduł o wielkości S0 z przyłączami śrubowymi zapewnia pewne prowadzenie przewodów i prosty montaż. Dzięki zintegrowanej mechanicznej blokadzie umożliwia bezpieczną zmianę kierunku obrotów silnika. Cewka zasilana napięciem DC 24 V pozwala na współpracę z nowoczesnymi systemami sterowania niskonapięciowego.

• Moc 11 kW przy 400 V (AC3): Gwarantuje niezawodne łączenie obciążeń silnikowych – start, zatrzymanie i rewers – bez ryzyka przeciążenia styków.
• Napięcie cewki DC 24 V: Bezpieczne i zgodne z typowymi układami PLC oraz sterownikami, ułatwia integrację w automatyce.
• 3-biegunowy (3P): Przełącza wszystkie trzy fazy, zapewniając kompletne odłączenie i zmianę kierunku obrotów.
• Wielkość S0: Kompaktowa obudowa o małej szerokości, oszczędza miejsce w rozdzielnicy.
• Przyłącza śrubowe: Pewne i trwałe połączenie przewodów – odporność na wibracje i wysoka obciążalność prądowa.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej. Posiada oznaczenie CE. Konkretne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Kombinacja stycznikowa rewersyjna przeznaczona jest do pracy w układach sterowania silnikami trójfazowymi, gdzie wymagana jest zmiana kierunku obrotów. Sprawdza się w warunkach przemysłowych i budynkowych.

• Sterowanie pracą rewersyjną silników pomp, wentylatorów i przenośników.
• Realizacja impulsów sterujących dla styczników/ przekaźników w układach PLC.
• Automatyka linii produkcyjnych – szybkie i bezpieczne przełączanie kierunku obrotów napędów.
• Systemy HVAC oraz transportu bliskiego – kompaktowa zabudowa w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kombinację mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz przewidywanej temperatury otoczenia. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Niewłaściwy montaż może prowadzić do uszkodzenia urządzenia lub porażenia prądem.

FAQ

• Czy cewka wyposażona jest w podświetlenie LED? Produkt w standardzie nie posiada podświetlenia – sygnalizacja stanu wymaga oddzielnego wskaźnika. Napięcie cewki DC 24 V jest podane w karcie katalogowej.
• Jaki stopień ochrony (IP) ma kombinacja? W danych produktu nie podano stopnia IP – w typowej zabudowie w rozdzielnicy na szynie TH35 przyjmuje się IP20 dla części przednich. Szczegóły należy sprawdzić w pełnej specyfikacji.
• Czy stycznik pracuje w trybie pracy ciągłej? Kategoria AC3 określa łączenie silników z rozruchem i zatrzymaniem podczas normalnej pracy. Urządzenie jest przystosowane do częstego łączenia, jednak czas pracy ciągłej przy znamionowej mocy jest ograniczony – zawsze stosuj się do danych producenta.
