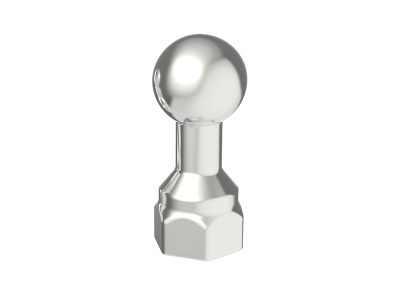

Kołek kulkowy uziemiający MGA30 30mm/M12, 29,6 kA/1s Grounding ball stud MGA3012M10 | MGA3012M10 Morek

Opis i Kluczowe Cechy

Kołek kulkowy uziemiający MGA30 (symbol MGA3012M10) o długości 30 mm i gwincie M12 to dedykowane rozwiązanie do wykonywania trwałych i bezpiecznych połączeń uziemiających w instalacjach elektrycznych. Wykonany z wysokiej jakości miedzi i pokryty elektrolitycznym cynkiem, zapewnia doskonałą przewodność elektryczną oraz odporność na korozję. Przeznaczony do łączenia i zwierania elementów metalowych, gwarantuje pewne uziemienie nawet w warunkach wysokich obciążeń prądowych (29,6 kA przez 1 sekundę).

• Materiał miedź + ocynkowanie elektrolityczne: Zapewnia wysoką przewodność elektryczną i odporność na korozję, wydłużając żywotność połączenia uziemiającego w trudnych warunkach środowiskowych.
• Zdolność zwarciowa 29,6 kA/1s: Przystosowany do pracy przy dużych prądach zwarciowych, zapewniając bezpieczeństwo i stabilność instalacji.
• Gwint M12 i długość 30 mm: Kompatybilny z szeroką gamą elementów uziemiających i osprzętu o odpowiednim gwincie, ułatwiający montaż i wymianę.
• Przeznaczony do systemów uziemiających: Służy do łączenia i zwierania części urządzeń lub konstrukcji metalowych w celu zapewnienia ciągłości uziemienia.
• Certyfikacja IEC/EN 61230: Spełnia międzynarodowe standardy bezpieczeństwa dla elementów uziemiających, gwarantując niezawodne działanie w instalacjach elektroenergetycznych.

Zgodność z Normami

Kołek kulkowy uziemiający MGA30 spełnia wymagania norm IEC/EN 61230 (części 5 i 7) oraz innych międzynarodowych standardów dotyczących bezpieczeństwa systemów uziemiających. Posiada certyfikaty potwierdzające jego zgodność z dyrektywami Unii Europejskiej i jest oznakowany znakiem CE.

Zastosowanie

Kołek kulkowy uziemiający MGA30 znajduje zastosowanie w instalacjach elektroenergetycznych, energetyce przemysłowej oraz wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie uziemiające.

• Łączenie i zwieranie elementów metalowych w rozdzielnicach i szafach sterowniczych.
• Wykonanie punktów uziemienia dla maszyn i urządzeń przemysłowych.
• Zapewnienie ciągłości uziemienia w systemach ochrony przeciwporażeniowej.
• Instalacje energetyczne wysokiego i niskiego napięcia – tam, gdzie wymagana jest odporność na duże prądy zwarciowe.

Wskazówki Montażowe

Montaż kołka powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i standardami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Kołek należy wkręcić w odpowiednio przygotowany otwór gwintowany (M12) z wymaganym momentem dokręcania określonym w dokumentacji technicznej. Należy zapewnić odpowiednie połączenie metaliczne (bez farby, izolacji lub korozji) w miejscu styku. Po montażu należy przeprowadzić pomiary rezystancji uziemienia i sprawdzić ciągłość połączenia.

FAQ

• Czy kołek wymaga dodatkowego zabezpieczenia antykorozyjnego? Nie – pokrycie elektrolitycznym cynkiem zapewnia wystarczającą ochronę przed korozją w typowych warunkach środowiskowych.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma kołek? Kołek charakteryzuje się zdolnością zwarciową 29,6 kA przez 1 sekundę, co zapewnia bezpieczeństwo w warunkach zwarciowych typowych dla instalacji elektroenergetycznych.
• Czy kołek jest kompatybilny z innymi elementami uziemiającymi? Tak – gwint M12 i standardowe wymiary umożliwiają współpracę z większością elementów uziemiających, zacisków i osprzętu o odpowiednim gwincie.
