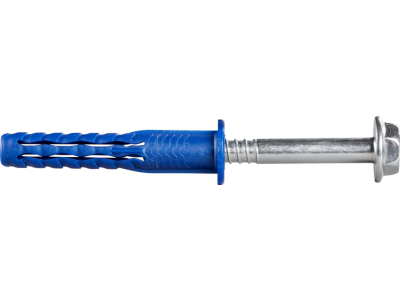

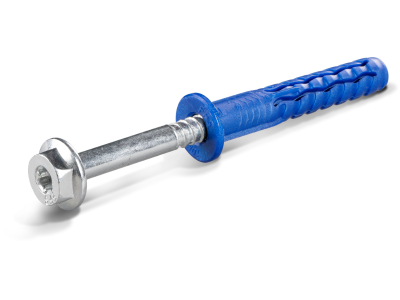

Kołek ramowy z najkrótszą strefą rozporu i kołnierzem z łbem heksagonalnym - ocynk galwaniczny R-FFS | R-FFS-N-10K080 Rawlplug

Opis i Kluczowe Cechy

Kołek ramowy R-FFS-N-10K080 marki Rawlplug to zaawansowane rozwiązanie montażowe, zaprojektowane z myślą o profesjonalnych instalacjach w twardych podłożach konstrukcyjnych. Produkt charakteryzuje się unikalną, skróconą strefą rozporu, co pozwala na znaczną redukcję czasu wiercenia oraz minimalizację nakładu pracy podczas seryjnego montażu. Średnica 10 mm oraz długość 80 mm sprawiają, że jest to łącznik o wszechstronnym zastosowaniu, szczególnie tam, gdzie wymagana jest wysoka nośność przy ograniczonej głębokości kotwienia.

• Wieloosiowy rozpór: Specjalna konstrukcja koszulki wykonanej z wysokiej jakości poliamidu (PA) gwarantuje równomierne rozłożenie sił wewnątrz otworu, co przekłada się na stabilność połączenia nawet w materiałach o niejednorodnej strukturze.
• Kołnierz z łbem heksagonalnym: Zastosowanie łba sześciokątnego umożliwia przenoszenie wysokich momentów dokręcania, co jest kluczowe przy mocowaniu ciężkich elementów stalowych wymagających silnego dociągnięcia do podłoża.
• Najkrótsza strefa rozporu: Głębokość kotwienia wynosząca zaledwie 40/50 mm pozwala na bezpieczną pracę w podłożach o ograniczonej grubości, redukując ryzyko uszkodzenia zbrojenia lub instalacji podpowierzchniowych.
• Wysokiej klasy poliamid: Materiał koszulki wykazuje doskonałą odporność na starzenie oraz zmienne warunki termiczne, co zapewnia długowieczność mocowania w wymagających warunkach budowlanych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wytycznymi europejskimi. Posiada certyfikację zgodną z ETAG 020, co potwierdza jego przydatność do stosowania w kategoriach podłoży A, B, C oraz D. Oznacza to pełne bezpieczeństwo użytkowania w betonie zwykłym, pełnych cegłach ceramicznych i silikatowych, a także w elementach z betonu lekkiego i gazobetonu. Ocynk galwaniczny na wkręcie zapewnia podstawową ochronę antykorozyjną, niezbędną w suchych warunkach eksploatacji wewnętrznej.

Zastosowanie

Kołek ramowy R-FFS znajduje szerokie zastosowanie w branży elektro-technicznej oraz ogólnobudowlanej. Jest idealnym wyborem do:

• Mocowania ciężkich konstrukcji stalowych, wsporników oraz szyn montażowych do podłoży betonowych.
• Instalacji tras kablowych, korytek oraz uchwytów rur w obiektach przemysłowych.
• Montażu elementów ślusarki otworowej, bram oraz barierek ochronnych.
• Prac instalacyjnych w gazobetonie, gdzie dzięki możliwości użycia pobijaka, montaż przebiega bez konieczności wstępnego nawiercania w niektórych klasach gęstości materiału.

Wskazówki Montażowe

Aby zapewnić maksymalną nośność łącznika, należy przestrzegać poniższej procedury montażowej:

1. Wiercenie: Wykonać otwór o średnicy 10 mm i głębokości dostosowanej do długości kołka (80 mm), uwzględniając naddatek na urobek.
2. Czyszczenie: Dokładnie usunąć urobek z otworu za pomocą pompki lub wyciora. Pozostałości pyłu mogą znacząco obniżyć tarcie i nośność łącznika.
3. Osadzanie: Wprowadzić koszulkę poliamidową przez element mocowany do otworu. W przypadku gazobetonu można użyć pobijaka do wbicia kołka.
4. Dokręcanie: Użyć klucza płaskiego lub nasadowego dopasowanego do łba heksagonalnego. Dokręcać do momentu, w którym kołnierz dociśnie element mocowany, a koszulka ulegnie pełnemu rozprężeniu wielokierunkowemu.

FAQ

1. Czy kołek R-FFS można stosować na zewnątrz budynków?
Produkt posiada powłokę z cynku galwanicznego, która jest przeznaczona głównie do zastosowań wewnętrznych lub w środowiskach o niskiej korozyjności. W przypadku ekspozycji na warunki atmosferyczne zaleca się konsultację z dokumentacją techniczną producenta w zakresie trwałości powłoki.

2. Jaka jest minimalna głębokość kotwienia dla tego modelu?
Dla kołka R-FFS 10x80 mm minimalna głębokość kotwienia wynosi 40 mm w podłożach twardych (np. beton) oraz 50 mm w materiałach o niższej gęstości, co pozwala na optymalne wykorzystanie sił rozporu.

3. Czy koszulka poliamidowa jest odporna na pękanie podczas mrozów?
Tak, zastosowany poliamid o specjalnej formule zachowuje elastyczność i parametry wytrzymałościowe w szerokim zakresie temperatur, co zapobiega pękaniu koszulki podczas montażu w warunkach zimowych.
