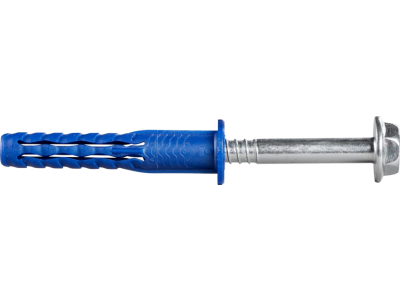

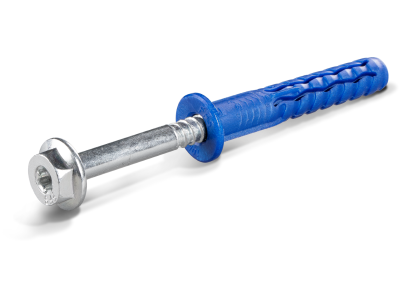

Kołek ramowy z najkrótszą strefą rozporu i kołnierzem z łbem heksagonalnym - ocynk galwaniczny R-FFS | R-FFS-N-10K100 Rawlplug

Opis i Kluczowe Cechy

Kołek ramowy R-FFS-N-10K100 marki Rawlplug to zaawansowane rozwiązanie kotwiące, zaprojektowane z myślą o profesjonalnych pracach konstrukcyjnych i instalacyjnych. Produkt charakteryzuje się unikalną konstrukcją z najkrótszą na rynku strefą rozporu, co przekłada się na znaczną oszczędność czasu podczas wiercenia i osadzania. Wykonany z wysokogatunkowego poliamidu (PA), kołek gwarantuje wyjątkową odporność na obciążenia dynamiczne oraz zmienne warunki atmosferyczne. Wieloosiowy mechanizm rozporu zapewnia równomierne rozłożenie sił wewnątrz otworu, co jest kluczowe dla zachowania stabilności mocowania w twardych podłożach. Kołnierz z łbem heksagonalnym (sześciokątnym) umożliwia precyzyjne dokręcanie przy użyciu klucza, co eliminuje ryzyko uszkodzenia powierzchni montowanego elementu stalowego.

• Wymiary: Średnica 10 mm i długość 100 mm pozwalają na pewne mocowanie grubych elementów konstrukcyjnych.
• Materiał: Koszulka z poliamidu o specjalnej formule zapewnia elastyczność i wytrzymałość mechaniczną.
• Zabezpieczenie antykorozyjne: Ocynk galwaniczny chroni wkręt przed korozją w środowiskach suchych.
• Geometria wewnętrzna: Specjalnie wyprofilowane wnętrze koszulki idealnie prowadzi wkręt, zapobiegając jego przedwczesnemu rozparciu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wytycznymi europejskimi. Posiada certyfikację zgodną z dokumentem ETAG 020, co potwierdza jego przydatność do stosowania w kategoriach podłoży A, B, C oraz D. Oznacza to pełne bezpieczeństwo użytkowania w betonie zwykłym, pełnych materiałach murowych, materiałach otworowych oraz w betonie komórkowym (gazobetonie). Wysoka jakość wykonania gwarantuje, że parametry nośności są powtarzalne i zgodne z deklaracjami technicznymi producenta Rawlplug.

Zastosowanie

Kołek ramowy R-FFS znajduje szerokie zastosowanie w budownictwie ogólnym oraz przemysłowym. Jest to idealny wybór do:

• Mocowania elementów stalowych: Montaż konsol, wsporników, barierek oraz konstrukcji metalowych do twardych podłoży.
• Prac w betonie i stali: Dzięki krótkiej strefie kotwienia (40/50 mm) doskonale sprawdza się w materiałach o wysokiej gęstości.
• Montażu w gazobetonie: Możliwość osadzania przy użyciu pobijaka znacząco przyspiesza prace w betonie komórkowym.
• Instalacji fasadowych: Stabilne kotwienie podkonstrukcji elewacyjnych wymagających wysokiej nośności.

Wskazówki Montażowe

Aby zapewnić maksymalną nośność i bezpieczeństwo połączenia, należy przestrzegać poniższych kroków:

1. Wiercenie: Wykonaj otwór o średnicy 10 mm. Głębokość otworu powinna być dostosowana do długości kołka, uwzględniając grubość mocowanego elementu.
2. Oczyszczanie: Dokładnie usuń zwierciny i pył z otworu (użyj pompki lub odkurzacza), ponieważ zalegający urobkek może obniżyć parametry nośności.
3. Osadzanie: Wprowadź koszulkę przez montowany element. W przypadku gazobetonu dopuszczalne jest użycie pobijaka w celu wbicia kołka.
4. Dokręcanie: Użyj klucza heksagonalnego do wkręcenia trzpienia. Dokręcaj do momentu, aż kołnierz dociśnie element mocowany do podłoża, a wieloosiowy rozpór zostanie w pełni aktywowany.

FAQ

Czy kołek R-FFS można stosować w cegle dziurawce?
Tak, zgodnie z certyfikacją ETAG 020 (kategoria C), kołek ten nadaje się do materiałów otworowych, jednak kluczowe jest wyłączenie funkcji udaru podczas wiercenia w takich podłożach.

Jaka jest minimalna głębokość kotwienia dla tego modelu?
Dla kołka R-FFS 10x100 mm najkrótsza głębokość kotwienia wynosi 40 mm w podłożach twardych (beton) oraz 50 mm w materiałach bardziej miękkich, co pozwala na szybki montaż przy mniejszym nakładzie pracy.

Czy łeb heksagonalny wymaga specjalnych podkładek?
Zintegrowany kołnierz przy łbie heksagonalnym pełni funkcję podkładki, zapewniając odpowiedni docisk i rozkład sił na powierzchni mocowanego elementu stalowego.
