Kolano 90st 140x55 mm PC/ABS biel polarna Optiline 45 | ISM10303P Schneider Electric

Opis i Kluczowe Cechy

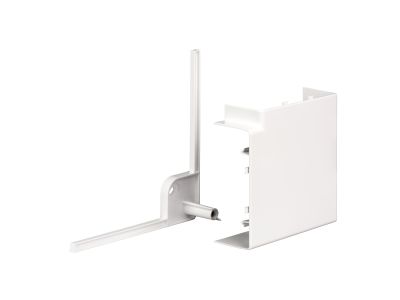

Kolano 90° z serii Optiline 45, oznaczony symbolem ISM10303P, przeznaczone do kanałów kablowych o wymiarach 140x55 mm. Wykonane z trwałego tworzywa PC/ABS w kolorze biel polarna, zapewnia estetyczne i bezpieczne prowadzenie przewodów w instalacjach niskiego napięcia. Szerokość elementu dopasowana do standardowych kanałów systemu Optiline 45.

• Kąt 90°: Umożliwia zmianę kierunku trasy kablowej bez nadmiernego wyginania przewodów, co chroni izolację i ułatwia instalację.
• Wymiary 140x55 mm: Kompatybilne z kanałami o tych samych gabarytach, zapewniając ciągłość i szczelność systemu.
• Materiał PC/ABS: Odporny na uderzenia i podwyższoną temperaturę, gwarantuje długotrwałą wytrzymałość mechaniczną w normalnych warunkach eksploatacji.
• Kolor biel polarna (RAL 9010): Neutralny, estetyczny odcień pasujący do większości wnętrz, nie rzucający się w oczy.
• System zatrzaskowy: Montaż bez użycia narzędzi – kolano wskakuje na kanał, skracając czas instalacji i eliminując konieczność cięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z wymaganiami europejskich norm dla systemów kanałów kablowych stosowanych w instalacjach niskiego napięcia. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Kolano 90° służy do kształtowania tras kablowych w systemie kanałów instalacyjnych. Znajduje zastosowanie w budynkach mieszkalnych, biurowych, przemysłowych oraz w obiektach użyteczności publicznej.

• Prowadzenie przewodów elektrycznych i teletechnicznych w narożnikach ścian i sufitów.
• Zmiana kierunku trasy kablowej w pionie lub poziomie bez konieczności doraźnego gięcia kanałów.
• Estetyczne wykończenie instalacji – ukrycie przewodów przy jednoczesnym zachowaniu łatwego dostępu.
• Rozbudowa istniejących systemów kanałowych – umożliwia dodawanie nowych odgałęzień w ramach serii Optiline 45.

Wskazówki Montażowe

Montaż kolana oraz całego systemu kanałów kablowych powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Kolano mocuje się do kanału za pomocą zatrzasków – nie wymaga użycia narzędzi ani dodatkowych elementów mocujących. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego oraz warunków środowiskowych.

FAQ

• Z jakiego materiału wykonane jest kolano? Kolano wyprodukowano z tworzywa PC/ABS, które łączy odporność mechaniczną (ABS) z odpornością termiczną i stabilnością wymiarową (PC).
• Czy kolano pasuje do kanałów innych producentów? Element został zaprojektowany specjalnie do systemu kanałów Optiline 45. Aby zapewnić prawidłowe spasowanie i szczelność, zalecamy stosowanie wyłącznie z kanałami tej samej serii.
• Jaki jest stopień ochrony tego elementu? Produkt jest przeznaczony do montażu wewnątrz pomieszczeń w suchych warunkach. Nie określono konkretnego stopnia IP – w przypadku instalacji w pomieszczeniach wilgotnych należy zastosować odpowiednie uszczelnienia na złączach kanałów.
